إن محطة RTK GNSS المخصصة للمركبات الوعرة ليست مجرد جهاز استقبال للأقمار الصناعية مثبت على لوحة القيادة، بل هي جهاز واحد يجمع بين تحديد المواقع بدقة عالية، وشاشة عرض للمشغل، وإدارة طاقة المركبة، والاتصالات، وواجهات الآلات. ويكتسب هذا المزيج أهمية بالغة في الجرارات، والجرافات، والحفارات، ومركبات التعدين، وغيرها من الآلات التي تتطلب دقة عالية في تحديد الموقع حتى في ظل اهتزاز المركبة، أو العمل في بيئة متربة، أو عند تجاوزها نطاق تغطية شبكة الهاتف المحمول الموثوقة.
باختصار، يوفر نظام GNSS قياسات الأقمار الصناعية، بينما يضيف نظام RTK بيانات التصحيح، ويقوم جهاز السيارة بتحويل الموقع الناتج إلى بيانات يمكن للمشغل أو نظام التحكم استخدامها. ولا يزال المشروع الكامل بحاجة إلى الهوائيات المناسبة، ومصدر التصحيح، والبرمجيات، والتركيب، والتوصيلات، وآلية النسخ الاحتياطي. إن شراء وحدة تدعم نظام RTK وحده لا يكفي لإكمال النظام.
ما هو جهاز RTK GNSS المخصص للمركبات الوعرة؟
قد يكون جهاز استقبال الملاحة القياسي كافيًا للإرسال، وعرض المسار، وتحديد المناطق الجغرافية، وتتبع المركبات بشكل عام. أما الأعمال الدقيقة فتختلف. إذ تتطلب توجيه الجرارات، والتوجيه الآلي، والتسوية، والتحكم الآلي، والعمليات الميدانية المتكررة، وبعض المهام المتعلقة بالمسح، تحديدًا أدق وأكثر اتساقًا للموقع.
تستخدم تقنية تحديد المواقع الحركية في الوقت الحقيقي (RTK) قياسات طور الموجة الحاملة بالإضافة إلى تصحيحات من محطة قاعدة محلية أو خدمة شبكة. ويوضح عرضٌ شاملٌ لتقنية تحديد المواقع عالية الدقة، نشرته شركة u-blox، أن جهاز الاستقبال وخوارزمية RTK والهوائيات وبيانات التصحيح تُشكل جميعها جزءًا من الحل. وبحسب التصميم والظروف، يُمكن لهذا النظام توفير معلومات دقيقة عن موقع المركبة المتحركة بدقة تصل إلى سنتيمترات.

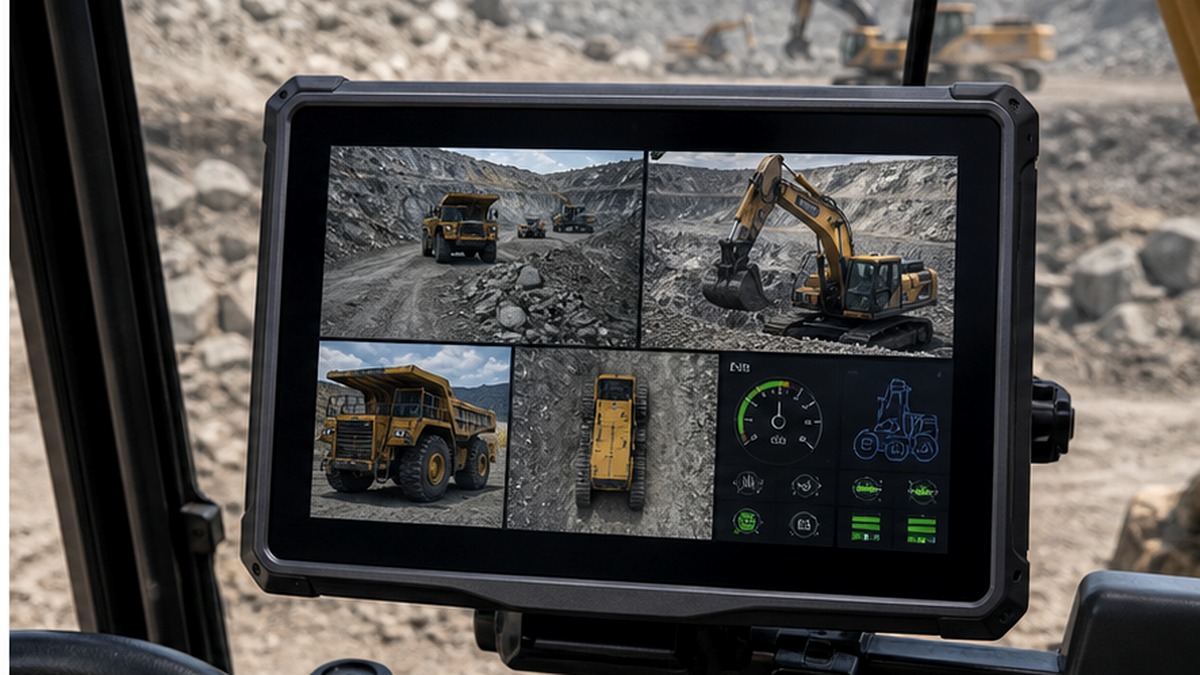

تُعدّ وحدة التحكم الطرفية المتينة الجزء الموجود داخل الكابينة من هذه السلسلة. ويمكنها عرض خطوط التوجيه، وحالة التصحيح، وبيانات الآلة، وصور الكاميرا، والإنذارات، وسجلات العمل. كما يمكنها تبادل المعلومات مع وحدة التحكم في التوجيه، ووحدة التحكم الإلكترونية، والمعدات، والمودم، والراديو، ومنصة الحوسبة السحابية، أو غيرها من المعدات عبر بروتوكولات CAN، أو التسلسلي، أو الإيثرنت، أو USB، أو 4G، أو Wi-Fi، أو Bluetooth.

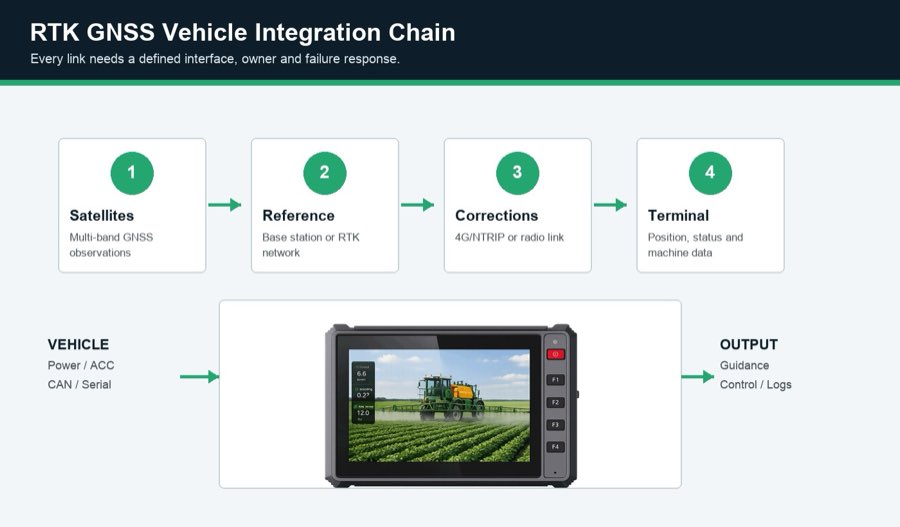

كيف تعمل تقنية تحديد المواقع في الوقت الحقيقي (RTK) في المركبات
تتكون عملية سير العمل العملية لتقنية تحديد المواقع في الوقت الحقيقي (RTK) من خمس مراحل.
- يستقبل جهاز استقبال نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) عدة مجموعات من الأقمار الصناعية. ويمكن أن يؤدي استقبال الإشارات من مجموعات متعددة وترددات متعددة إلى تحسين التوافر، ولكن لا يزال الهوائي بحاجة إلى رؤية واضحة للسماء.
- يقوم مصدر مرجعي بتقدير الأخطاء الحالية. وقد يكون هذا المصدر محطة قاعدة محلية، أو شبكة RTK إقليمية، أو خدمة تصحيح أخرى.
- تصل التصحيحات إلى المركبة. تشمل طرق التسليم الشائعة الاتصال بالإنترنت عبر شبكة الجيل الرابع أو جهاز راديو UHF مخصص. يجب التأكد من التغطية، وتنسيق البيانات، وبيانات الاعتماد، وزمن الاستجابة، وتكلفة التشغيل.
- يقوم جهاز الاستقبال بحساب حل عالي الدقة. ينبغي للتطبيق التمييز بين الحالات الثابتة، والعائمة، والتفاضلية، والمستقلة بدلاً من عرض جميع النتائج على أنها متساوية في الموثوقية.
- تقوم المحطة الطرفية بتمرير الموقع إلى نظام التشغيل. قد يقوم برنامج التوجيه برسم خط، بينما يستخدم جهاز التحكم في التوجيه الآلي بيانات الاتجاه والموقع والسرعة وبيانات الآلة للتحكم في الحركة.
البنية التحتية المرجعية ليست نظرية. فعلى سبيل المثال، تقوم شبكة محطات المرجعية العاملة باستمرار التابعة للإدارة الوطنية للمحيطات والغلاف الجوي (NOAA) بتوزيع بيانات نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) التي تساعد المستخدمين على تحسين دقة تحديد المواقع. وتستخدم شبكات تحديد المواقع في الوقت الحقيقي (RTK) التجارية فكرة مماثلة لمحطات المرجعية لتقديم خدمات ميدانية فورية، على الرغم من اختلاف التغطية وترتيبات الاشتراك من بلد لآخر.
لا يمكن للجهاز الطرفي ضمان الدقة من تلقاء نفسه
إنّ مواصفات مثل "RTK بدقة سنتيمترية" تصف إمكانيةً في ظل ظروف مناسبة، وليست ضمانًا لكل عملية تثبيت. فالأشجار والمباني وأسقف الكبائن المعدنية وأجهزة الراديو القريبة وكابلات الهوائيات الرديئة وانعكاسات المسارات المتعددة وطول خط الأساس وزمن استجابة التصحيح وضعف هندسة القمر الصناعي، كلها عوامل قد تؤثر على النتيجة. وكذلك أخطاء البرمجيات، مثل استخدام نظام إحداثيات خاطئ أو اعتبار حل الإحداثيات العائمة ثابتًا.
قبل البدء بالتنفيذ، حدد النتيجة المطلوبة فعليًا للعملية. قد يهتم الرشاش بتكرار العملية من مرة لأخرى، بينما قد تحتاج آلة التسوية إلى أداء رأسي. أما منصة الأسطول، فقد تحتاج فقط إلى تحديد الموقع على مستوى المسار أو المتر، ولا تستفيد كثيرًا من اشتراك RTK. يجب صياغة متطلبات الدقة كاختبار قبول، يشمل البيئة والسرعة ومصدر التصحيح ووقت التهيئة ومدة الانقطاع ووقت الاستعادة المسموح به.
المواصفات الرئيسية التي تهم
| مواصفة | ما الذي يجب التحقق منه؟ | لماذا يؤثر ذلك على المشروع |
|---|---|---|
| جهاز استقبال GNSS/RTK | الأبراج، الترددات، وحدة RTK، معدل التحديث، بروتوكولات الإخراج | يحدد مدى التوافق مع تصميم تحديد المواقع والتطبيق |
| إدخال التصحيح | NTRIP أو خدمة الشبكة، خيار الراديو، توافق RTCM، بيانات الاعتماد | عدم وجود مسار تصحيح يعني عدم وجود حل ثابت لتقنية تحديد المواقع في الوقت الحقيقي (RTK). |
| نظام الهوائي | هوائي مفرد أو مزدوج، موصل، فقد الكابل، مستوى أرضي، موضع التركيب | قد تكون جودة التركيب بنفس أهمية قدرة جهاز الاستقبال. |
| واجهات المركبات | CAN، RS232، RS485، إيثرنت، GPIO، مداخل الكاميرا، مخططات التوصيل | يربط تحديد المواقع بالتوجيه وأجهزة الاستشعار والكاميرات وبيانات الآلة |
| الطاقة والإشعال | نطاق الجهد، الحماية من زيادة التيار، سلوك التيار المستمر، إيقاف التشغيل المؤجل | يمنع إعادة الضبط، وتلف الملفات، واستنزاف البطارية |
| التصميم البيئي | تصنيف مقاومة دخول الماء والغبار، درجة حرارة التشغيل، دليل على الاهتزاز، إحكام غلق الموصلات | يحافظ على قابلية استخدام الجهاز في بيئة السيارة الفعلية |
| الشاشة وأدوات التحكم | السطوع، والربط البصري، واستجابة اللمس، والأزرار، ومدى التركيب | يجب على المشغل قراءة النظام والتحكم فيه طوال فترة العمل. |

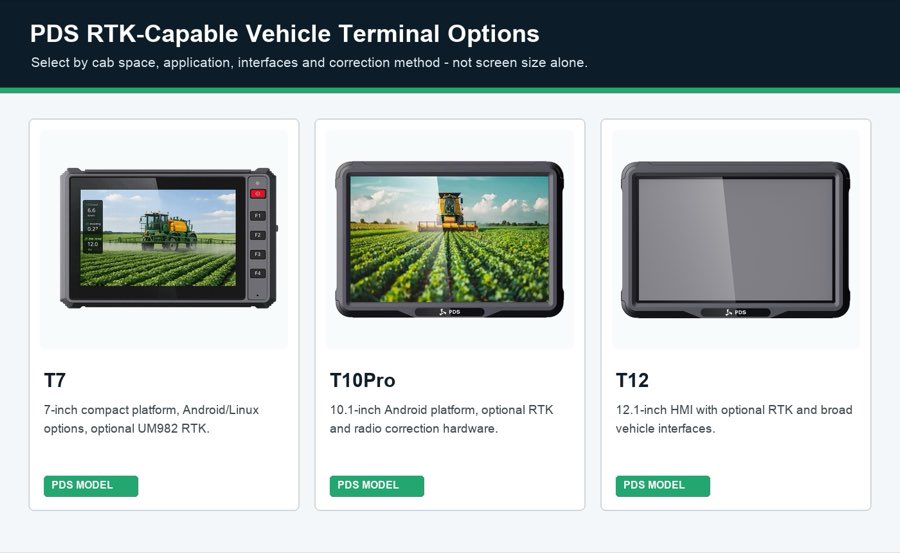

خيارات طرفية تدعم تقنية PDS RTK
تقدم شركة PDS Technology العديد من منصات حاسوب المركبات التي يمكن تهيئتها لمشاريع RTK. يبدأ الاختيار الصحيح بمساحة الشاشة والبرمجيات والواجهات وقيود التركيب، وليس بأكبر شاشة عرض.
| نموذج PDS | نقطة البداية المنشورة | مقاس نموذجي |
|---|---|---|
| T7 | شاشة 7 بوصة، نظام تشغيل أندرويد أو لينكس، وحدة تحكم RTK UM982 اختيارية، مقاومة للماء والغبار بمعيار IP66، جهد تيار مستمر 9-36 فولت | كبائن صغيرة الحجم وشاشات توجيه مركزة أو شاشات تحكم بالآلات |
| T10Pro | شاشة 10.1 بوصة، نظام تشغيل أندرويد 11/13، خيار UM482 أو UM982 RTK، راديو اختياري بتردد 410-470 ميجاهرتز، مقاومة للماء والغبار بمعيار IP66 | الزراعة، وأساطيل المركبات المجهزة بكاميرات متطورة، والمشاريع التي تتطلب أداءً أفضل للتطبيقات |
| T12 | شاشة 12.1 بوصة، خيار نظامي أندرويد أو لينكس، وحدة تحكم RTK اختيارية UM982/UMD982، واجهات CAN/تسلسلية/إيثرنت/كاميرا، مقاومة للماء والغبار IP66 | الجرارات الكبيرة، والحصادات، وآلات البناء، وواجهات المستخدم متعددة النوافذ |
تُعدّ هذه المواصفات المنشورة مفيدةً في عملية الاختيار. يجب التأكد من التكوين النهائي، وتوافر الوحدة، وصورة البرنامج، ونطاق التردد، والكابلات، والموصلات، ووثائق الاعتماد مع قسم خدمات المنتج قبل إصدار أمر الشراء.
اعتبارات التكامل قبل التثبيت
قم بوضع الهوائي قبل اختيار الكابل
افحص السطح والأجزاء المعدنية المجاورة. يجب أن يتمتع الهوائي بأوضح رؤية ممكنة للسماء، وسطح أرضي ثابت عند الحاجة، وفصله عن أجهزة الإرسال عالية الطاقة، ومسار يحمي الكابل من الانحناءات الحادة والوصلات المتحركة. سجّل ارتفاع الهوائي وموضعه إذا كان برنامج التحكم يستخدمهما.
حدد سلوك خسارة التصحيح
ماذا يحدث بعد خمس ثوانٍ دون تصحيح؟ قد تُنبّه الشاشة المشغل، أو تستمر في حالة دقة أقل، أو توقف التحكم الآلي مؤقتًا، أو تتبع قاعدة أخرى معتمدة من العميل. هذا القرار يُحدد في المواصفات الوظيفية ويُجرى اختباره ميدانيًا.
تأكيد ملكية البيانات
حدد الجهاز الذي يُنشئ الموقع، والاتجاه، وحالة التصحيح، وخط التوجيه، وأمر التوجيه، وسجل العمل، ورسالة السحابة. ثم حدد البروتوكول ومعدل التحديث لكل اتصال. هذا يمنع جهازين من أداء نفس الوظيفة دون تنبيه أو توقع تنسيقات إحداثيات مختلفة.
تسلسل عملي لتشغيل الموقع
- قم بإجراء اختبار تجريبي على جهاز الاستقبال المختار، ومصدر التصحيح، والتطبيق، ووحدة التحكم معًا.
- قم بتركيب الكابلات ذات الطول المناسب للإنتاج والهوائيات المخصصة.
- التحقق من بدء التشغيل البارد، وبدء التشغيل الدافئ، وتهيئة RTK، والتعافي بعد وجود عائق.
- قم بالقيادة بجانب المباني والأشجار وحواف الحقول حيث من المحتمل حدوث تداخل في الإشارات أو حجب للأقمار الصناعية.
- قم بإيقاف تصحيحات شبكة الجيل الرابع أو الراديو، وتأكد من التحذير المعتمد وسلوك التراجع.
- قم بتشغيل الإشعال بشكل متكرر مع تسجيل بيانات الموقع والتطبيق.
- قارن عمليات المرور المتكررة فوق النقاط المعروفة، وليس فقط الموضع الموضح أثناء الثبات.
- احفظ البرنامج الثابت النهائي، والتكوين، ورسم الكابل، وإزاحات الهوائي، ونتائج القبول.
جولة تفقدية للمركبة لمدة 20 دقيقة قبل الطيار
قبل أن يفتح أي شخص جهاز الكمبيوتر المحمول، تجوّل حول السيارة برفقة الفني والشخص الذي سيستخدمها. غالبًا ما تكشف هذه المراجعة السريعة عن مشاكل لا تظهر في ورقة المواصفات. ابدأ من البطارية وتتبع مسار الطاقة المُخطط له. أين سيكون موقع الفيوز؟ هل إشارة التشغيل سهلة التحديد؟ هل يستطيع الفني الوصول إلى الموصل دون فك نصف لوحة القيادة؟ هذه أسئلة عادية، لكنها تُحدد ما إذا كان التثبيت الأولي سيستغرق ساعة واحدة أم معظم اليوم.
بعد ذلك، اجلس في وضعية القيادة المعتادة. لا تمسك الجهاز بيدك. ضع مخططًا من الورق المقوى أو نموذجًا أوليًا في المكان الذي سيتم تثبيت الحامل فيه. تأكد من الزجاج الأمامي والمرايا وأدوات التحكم ومساحة ركبة السائق. حرك المقعد في كامل نطاق حركته. افتح باب الكابينة. إذا كانت الشاشة تحجب الرؤية أو كان الكابل يحتك بذراع، فغيّر مكانها الآن. لا تكون الشاشة الكبيرة مفيدة إلا إذا كان بإمكان السائق رؤيتها دون التسبب في أي مشكلة جديدة.
ثم انظر إلى السقف. لا يُعدّ وجود فتحة مسمار مناسبة بالضرورة موقعًا جيدًا لهوائي نظام تحديد المواقع العالمي (GNSS). لاحظ أجهزة الإرسال والاستقبال اللاسلكية القريبة، وأجزاء العادم، والحواف المعدنية، وأي شيء متحرك. في الحفارة، أدر الهيكل العلوي وحرّك ذراع الرافعة. في الجرار، ضع في اعتبارك المعدات المطوية والمسار بجانب صفوف الأشجار. حدد نقطة الهوائي المقترحة ومسار الكابل بالكامل. تجنب تخمين طول الكابل من الرسم. قِس مسار الإنتاج، بما في ذلك الانحناءات وحلقات الخدمة ونقطة دخول الكابل إلى الكابينة.
اسأل المشغل الآن عن شكل يوم سيء لتحديد الموقع. ربما تختفي التصحيحات قرب حدود حقل ما. ربما يحجب جدار منجم جزءًا من السماء. ربما يعيد مودم الهاتف المحمول الاتصال ببطء بعد الغداء في منطقة نائية. دوّن هذه المواقع في مسار الاختبار. تُعدّ ساحة انتظار السيارات المفتوحة مفيدة لإجراء فحص أولي، ولكن لا ينبغي أن تكون موقع الاختبار الوحيد. عادةً ما يكون الجزء الصعب من المسار هو المكان الذي يبرز فيه المشروع قيمته.
أنهِ عملية الفحص بتحديد أسماء العناصر المفتوحة. يقوم شخص بتأكيد حساب خدمة التصحيح، وآخر بتوفير حامل الهوائي، وشخص مسؤول عن قاعدة بيانات CAN، وشخص ثالث بالموافقة على التحذير الذي يظهر بعد فقدان إشارة RTK. دوّن التاريخ بجانب كل عنصر. هذه الخطوة البسيطة تمنع مورد الجهاز، وفريق البرمجيات، ومصنّع المركبة، والمستخدم النهائي من الانتظار المتبادل أثناء التشغيل.
لا يُعدّ الفحص الميداني بديلاً عن التحقق الهندسي، بل هو بمثابة فحص عملي قبل بدء العمل الهندسي. إذا لم يتمكن فريق التركيب من شرح مسار الطاقة، وموقع الهوائي، ومسار التصحيح، ورؤية المشغل، وسلوك الاستعادة بجانب المركبة، فإن المشروع غير جاهز للتجربة الإنتاجية.
ما يجب تدوينه خلال ساعة العمل الأولى
اجعل السجل الأول بسيطًا بما يكفي ليستخدمه المُثبِّت. سجّل وقت وصول الطاقة إلى الجهاز، ووقت فتح التطبيق، ووقت وصول جهاز الاستقبال إلى حالة RTK المعتمدة. دوّن مصدر التصحيح وموقع الهوائي. اكتب حالة الطقس وجزء المسار الذي تم قياسه. إذا تغيّرت الحالة، سجّل مكان حدوث التغيير وما رآه المُشغِّل. صورة للشاشة مفيدة، ولكن أضف جملة تشرح الحدث. على سبيل المثال، عبارة "تحلّق لمدة 18 ثانية بجوار المستودع الشرقي" أكثر فائدة من مجلد صور غير مُسمّاة.
سجّل أيضًا التفاصيل الاعتيادية. هل تحرّك الحامل؟ هل كانت الشاشة قابلة للقراءة عندما اتجهت المركبة نحو الشمس؟ هل ضغط المشغل على زر التحكم الخاطئ وهو يرتدي القفازات؟ هل عاد التطبيق إلى نفس المهمة بعد إعادة تشغيل المحرك؟ لا تبدو أي من هذه الملاحظات مثيرة للقلق. مجتمعةً، تُظهر هذه الملاحظات مدى ملاءمة الجهاز للعمل. في نهاية الساعة، راجع الملاحظات مع المشغل بينما لا تزال التجربة حاضرة في ذهنه. افصل بين تغييرات الإعدادات وتغييرات الأجهزة، وحدّد الإجراء التالي، وكرّر نفس المسار بعد التغيير. هذا يُنتج مقارنة يُمكن للفريق الدفاع عنها.
الأسئلة الشائعة
هل نظام تحديد المواقع في الوقت الحقيقي (RTK) أكثر فائدة دائماً من نظام تحديد المواقع العالمي القياسي (GNSS)؟
لا، تقنية تحديد المواقع في الوقت الحقيقي (RTK) تزيد التكلفة، وتتطلب أعمال دمج وهوائيات وخدمات تصحيح إضافية. استخدمها فقط عندما تتطلب العملية دقة عالية قابلة للتكرار. أما الملاحة والإرسال والتتبع العام، فقد يكون نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) القياسي أكثر فعالية.
هل يحتاج جهاز RTK إلى هوائيين؟
ليس دائمًا. يمكن لنظام هوائي واحد أن يوفر تحديدًا دقيقًا للموقع. قد تضيف تصميمات الهوائي المزدوج معلومات عن الاتجاه عند الثبات أو الحركة البطيئة، ولكن يجب أن يدعم جهاز الاستقبال والخط الأساسي والتركيب والبرمجيات هذه الوظيفة.
هل يمكن لجهاز طرفي واحد استخدام كل من تقنية RTK الشبكية وتصحيحات الراديو؟
تدعم بعض المشاريع أكثر من مسار تصحيح واحد، ولكن يجب التحقق من التوافق على مستويات جهاز الاستقبال، والبروتوكول، والمودم أو الراديو، والهوائي، والبرمجيات، والترخيص. كما يجب أن يحدد التطبيق كيفية اختيار المصادر أو تغييرها.
ما الذي يجب أن أرسله إلى PDS لمراجعة مشروع RTK؟
أرسل نوع المركبة، والتطبيق، والدقة المطلوبة، ومصدر التصحيح، وبلد الوجهة، وحجم الشاشة، ونظام التشغيل، وخطة الهوائي، واحتياجات CAN/التسلسلية، وعدد الكاميرات، ورسم التثبيت، والكمية التجريبية، وحجم الإنتاج المتوقع.
خطط لسلسلة تحديد المواقع بأكملها
تُصبح محطة RTK GNSS المخصصة للمركبات الوعرة ذات قيمة كبيرة عندما تُصمم كجزء لا يتجزأ من الآلة، لا كشاشة منفصلة. ابدأ بنتيجة العمل، وحدد خطة التصحيح والهوائي، وتحقق من المنافذ والطاقة، واختبر استعادة النظام في حالة الأعطال في بيئة التشغيل الفعلية.
استعرض حلول الزراعة الدقيقة من PDS ، وحلول التوجيه الآلي الزراعي ، ومجموعة أجهزة PDS الطرفية للمركبات . للحصول على مراجعة للتكوين، تواصل مع شركة PDS Technology باستخدام البيانات المذكورة أعلاه.
