أحضر خريطة الموقع عند طلب عرض السعر. استخدم لونًا واحدًا للمواقع العامة: ساحة العمل، المسار، منطقة التحميل. استخدم لونًا آخر للممرات أو الحواف أو الخطوط الممسوحة التي يجب على الجهاز تحديد موقعها مجددًا. قد يغطي نظام GNSS القياسي اللون الأول. أما اللون الثاني، فهو ما يستدعي دراسة متأنية لتصميم RTK، شريطة توفر رابط التصحيح وعرض السماء.
تُعدّ هذه الخريطة مدخلاً أفضل لمقارنة نظام تحديد المواقع العالمي RTK GNSS بنظام GNSS القياسي من مجرد رقمين لدقة النظام في كتيب. فهي تُعيد المشتري إلى اتخاذ قرار عملي: ما الذي يجب أن تعرفه المركبة، ومدة معرفتها، وماذا يحدث عندما تفقد هذه المعرفة؟ عندها يُمكن مراجعة جهاز الاستقبال والهوائي وخدمة التصحيح والتطبيق ونظام النسخ الاحتياطي كعملية تثبيت واحدة.
ابدأ باختيار السيارة، وليس ملصق المستلم.
يواجه موظف التوزيع الذي يسأل "في أي ساحة توجد الشاحنة رقم 14؟" مشكلة مختلفة عن تلك التي تواجهها جرافة تتبع سطحًا تم مسحه أو جرار يعثر على صف الأمس. ضع هذا السؤال تحديدًا في أعلى المواصفات. وتحته، صف تأثير أي تأخير أو فقدان أو تغيير في موقع الشاحنة على سير العمل. الآن أصبح لدى قسم تحديد المواقع سبب وجيه.
غالبًا ما يكون نظام GNSS القياسي مناسبًا لسياق المسار، ورؤية الأسطول، والنطاقات الجغرافية الواسعة. يضيف نظام RTK مرجعًا أو تصحيحًا للشبكة إلى بيانات المركبة الجوالة. في ظل ظروف مناسبة، يمكن لهذا النظام دعم علاقة أوثق بكثير بالمرجع المستخدم. كما يضيف خدمة، ومسار بيانات، وانتقال حالة، وحالة استعادة، وهي أمور يجب أن يتحمل مسؤوليتها جهة ما.
| سؤال في سيارة الأجرة | نقطة البداية المحتملة | ما الذي قد يغير الاختيار؟ |
|---|---|---|
| ما هو المسار أو منطقة العمل التي أتواجد فيها؟ | نظام الملاحة العالمي عبر الأقمار الصناعية القياسي | حدود محكمة أو وظيفة أمان |
| هل يمكنني العودة إلى سطر المرجع هذا؟ | تقييم تقنية تحديد المواقع في الوقت الحقيقي (RTK) | تصحيحات غير كافية أو طريق مسدود بشدة |
| هل تستطيع الآلة الحفاظ على مسار العمل المطلوب؟ | تقييم تقنية تحديد المواقع في الوقت الحقيقي (RTK) باستخدام نظام التحكم | حدود وحدة التحكم أو الهوائي أو الإطار المرجعي |
| أين كان الأصل خلال التحديث الأخير؟ | نظام الملاحة العالمي عبر الأقمار الصناعية القياسي | حالة استخدام تعتمد فعليًا على الموقع الذي تم مسحه |
ضع مسار التصحيح بجانب الجهاز
لا يُكمل ملصق RTK الموجود على رقم القطعة عملية الربط. في نفس ورقة بيانات الجهاز، اذكر مصدر الإشارة، وتنسيق التصحيح، والحساب، ونقطة التثبيت، ونوع المودم أو الراديو، والهوائي، والتغطية المتوقعة. ارسم المسار من المصدر إلى جهاز الاستقبال. ضع اسم المالك بجانب كل انقطاع في هذا المسار.
اطلب فحصًا مباشرًا للتصحيح في موقع المشتري، وليس مجرد لقطة شاشة من مدينة أخرى. فمناطق انقطاع شبكة الهاتف، وضعف الإشارة اللاسلكية، وانتهاء صلاحية بيانات الاعتماد، وبث البيانات غير الصحيح، كلها عوامل قد تُبقي جهاز استقبال متطورًا يعمل دون التصحيح المطلوب. يجب أن يوضح ملف المشروع ما يُظهره الجهاز في تلك اللحظة. عبارة "لا يزال يحتوي على إحداثيات" ليست إجابة كافية.
توفر صفحات نظام المحطات المرجعية العاملة باستمرار التابع للإدارة الوطنية للمحيطات والغلاف الجوي (NOAA CORS) معلومات أساسية مفيدة حول المحطات المرجعية العاملة باستمرار. ولا تُحدد هذه الصفحات تغطية الخدمة لمسار المشتري. وتخضع التغطية وزمن الاستجابة وإمكانية الوصول والشروط التجارية للخدمة المُقترحة.
توقف مرتين قبل مناقشة الدقة
في التجربة الأولى، اترك المركبة في أوضح بقعة من السماء حتى يستقر الإعداد المقترح. احفظ الوقت، وحالة الحل، وعمر التصحيح، ومعلومات الأقمار الصناعية، ومخرجات الموقع. في التجربة الثانية، استخدم الجدار الحقيقي، أو المظلة، أو المخزون، أو خط الأشجار. احفظ نفس الحقول. يُعدّ الفرق بين هذين السجلين أكثر فائدة لفريق الشراء من رقم مُستخرج من ورقة بيانات جهاز الاستقبال.
لا تدمج ثلاث نتائج في نتيجة واحدة. أولًا، قارن الموقع بالمرجع المُختار. ثانيًا، احسب مقدار الوقت الذي استغرقه الاختبار للحصول على الحل المطلوب. أخيرًا، ابحث عن نقاط انقطاع خلال كل فترة عمل. قد تبدو نقطة السماء المفتوحة ممتازة حتى لو استمر انقطاع المسار حول المبنى.
يُشير تقرير دقة نظام تحديد المواقع العالمي (GPS.gov) إلى أن تصميم جهاز الاستقبال وبيئة التشغيل من بين العوامل المؤثرة في الأداء الفعلي. لذا، يجب أن تُؤخذ بيئة التشغيل في الاعتبار عند اختيار الجهاز.

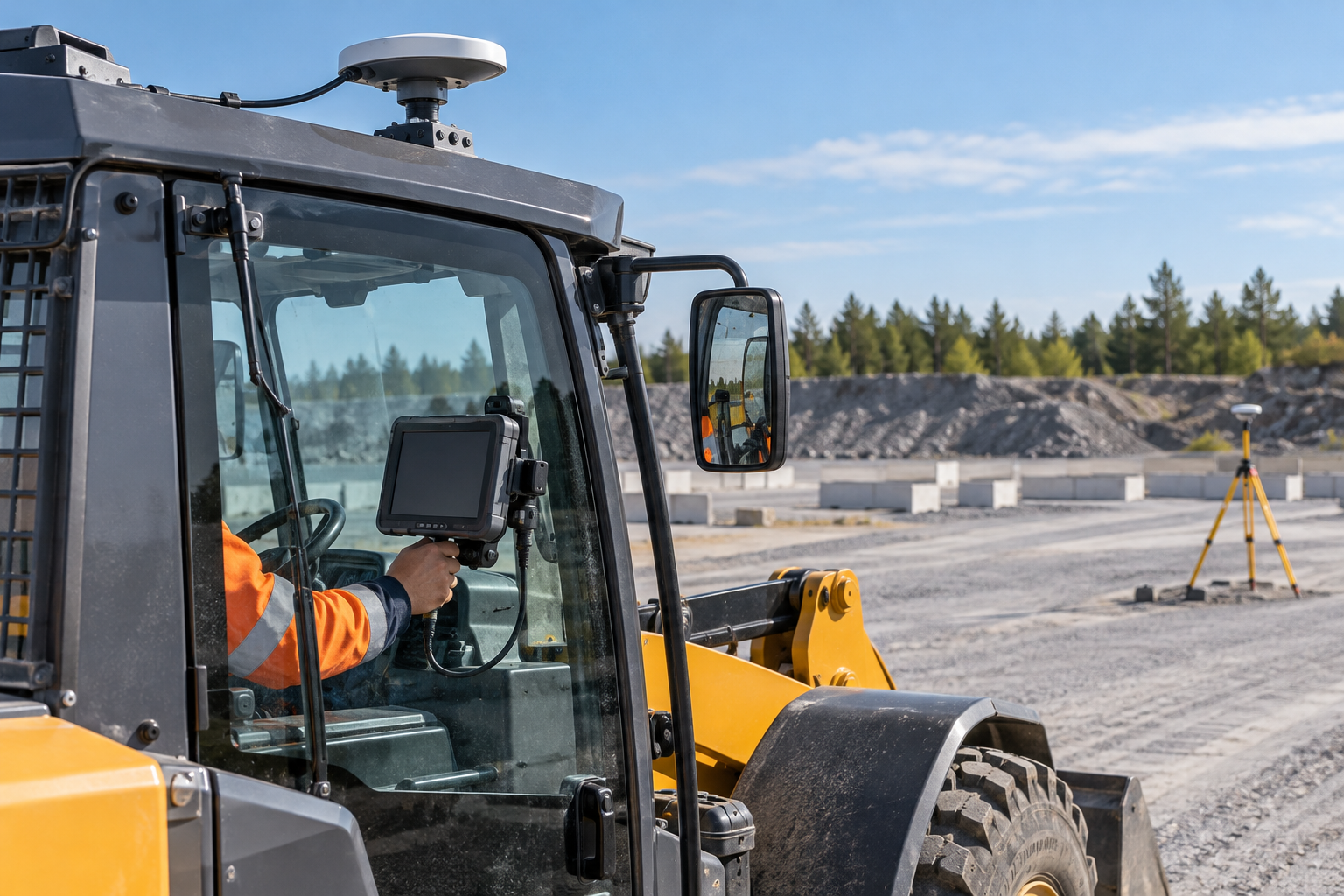

لا تختار هوائي الإنتاج في النهاية
يسهل نقل هوائي تجريبي مثبت على عمود مؤقت حتى يظهر الشكل النهائي بشكل جيد. أما الهوائي النهائي، فيجب أن يتحمل وجود السقف، والعادم، والإضاءة، وأجهزة الراديو، والحواف المعدنية، والكابل المتحرك. التقط صورة للسقف واكتب أسفلها موقع الهوائي، والسطح الأرضي، والكابل، والموصل. أضف المسافة المقاسة إلى نقطة المركبة المستخدمة في التطبيق.
افحص الهوائي المثبت برفق. يجب أن تتوقف حركة الكابل عند نقطة تثبيت الكابل بدلاً من شد الموصل أو الحامل. تتبع مسار الكابل مروراً بأجهزة الراديو وأسلاك الطاقة أثناء فتح الكابينة. خمس دقائق هنا غالباً ما تكشف عن خطر غير مذكور في أي جدول مقارنة لأنظمة الملاحة عبر الأقمار الصناعية.
كرر المسار المعاق باستخدام الدعامة النهائية والحزمة. إذا استخدمت التجربة أجهزة مختلفة، فضع علامة "إعداد تطوير" على النتيجة بدلاً من إرفاقها بخيار الإنتاج. اطلب من قسم تطوير المنتجات مراجعة رسم السقف والحزمة لتكوين الطرفية المحدد.
اكتب عملية تسليم البيانات من جهاز الاستقبال إلى وحدة التحكم
افتح رسالة نموذجية أو سجلًا بجوار مواصفات الواجهة. حدد حقول الموضع والوقت ونظام الإحداثيات وحالة الحل. ثم اسأل مهندس التحكم عن الحقول التي يقرأها التطبيق فعليًا. قد يستمر المتحكم الذي يستهلك الإحداثيات ولكنه يتجاهل علامة الحالة في العمل كما لو لم يتغير شيء بعد اختفاء التصحيحات.
سجّل الواجهة المادية، وتنسيق الرسالة، ومعدل التحديث، ومصدر الوقت للإصدار المُقدّم. لا يُمكن استبدال وعود Serial وCAN وEthernet وUSB. ولا يُمكن استبدال عائلتي برامج ثابتة في حاويات متشابهة. يجب أن يُحدّد سجل القبول جهاز الجهاز الطرفي، وخيار المُستقبِل، وإصدار البرنامج الذي أنتجه.
افصل قابس التصحيح أثناء المحاكمة
قم بذلك في مكان مُراقب وبسرعة مُحددة. افصل مسار التصحيح أو احجبه أثناء تسجيل حالة المُستقبِل واستجابة التطبيق. اقرأ السجل بعد ذلك: متى تغيرت الحالة، ومتى ظهر التحذير، وما الذي وصل إلى وحدة التحكم، وماذا فعلت الآلة؟ أعد الاتصال، ولكن استمر في تشغيل ساعة الإيقاف حتى يعود الحل المُتفق عليه.
يجب أن يتضمن نموذج القبول خانةً لهذا الحدث. وبدونها، قد يعني مصطلح "دعم النسخ الاحتياطي" أي شيء بدءًا من إنذار مرئي وصولًا إلى استخدام تقدير أوسع للموقع بصمت. يتحمل مُصنِّع الآلة مسؤولية الإجراء الآمن؛ ويجب على مُورِّد الجهاز الطرفي توفير معلومات الحالة المتفق عليها بشكل موثوق بما يكفي لهذا الإجراء.
| حدث تجريبي | سِجِلّ | قرار المشتري |
|---|---|---|
| ابدأ في مكان مفتوح تحت السماء | وقت التهيئة وتسلسل الحالة | وقت الاستعداد يتناسب مع دورة العمل |
| تجاوز العائق الرئيسي | الولاية، وعمر التصحيح، والطابع الزمني للمسار | تم استيفاء متطلبات التوافر |
| تصحيحات المقاطعة | تأخير الكشف، والتنبيه، واستجابة وحدة التحكم | يُعتبر اللجوء إلى خيار بديل أمرًا مفهومًا ومقبولًا. |
| استعادة التصحيحات | وقت التعافي وانتقال الحالة | العودة إلى العمل تتبع القاعدة المتفق عليها |
امنح نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) القياسي موجزًا عادلًا للشراء
لا يوفر المشتري المال بكتابة متطلبات غامضة لنظام تحديد المواقع العالمي (GNSS). حدد حجم النطاق الجغرافي، وفترة التحديث، ووقت بدء التشغيل المتوقع، والمسار، والعوائق. اختبر موقع الهوائي والتداخل بدقة متناهية. حدد أيضًا ما يعرضه التطبيق عندما يكون الموقع قديمًا أو غير متوفر.
قد يكون نظام تحديد المواقع العالمي عبر الأقمار الصناعية (GNSS) القياسي هو التصميم الأمثل لتحديد مواقع الأساطيل الكبيرة أو الإبلاغ عن المناطق منخفضة المخاطر. فهو يعتمد بشكل أقل على خدمات التصحيح. مع ذلك، لا يعني هذا أن جميع أجهزة الاستقبال القياسية متساوية، ولا يحوّل الموقع التقريبي إلى مدخل تحكم. لذا، يجب إبقاء القرار ونطاق التفاوت واضحين.
احسب عدد خطوط RTK الإضافية قبل الموافقة على عرض السعر
ضع كلا العرضين جنبًا إلى جنب. أضف الهوائي، والدعامة، والكابل، والمودم أو الراديو، وخطة البيانات، واشتراك التصحيح، والتكامل، والسجلات، والتشغيل، والدعم. حدد الأجزاء التي يوفرها المشتري. جهاز استقبال RTK أرخص مع عمود تصحيح وتكامل فارغ ليس هو الحل الأرخص للسيارة.
عادةً ما تحظى تقنية RTK بالتقدير الذي تستحقه عندما يقلل تكرار المسار أو قياس الحافة أو مرجع العمل من الهدر أو إعادة العمل. ولا يقتصر الأمر على صغر حجمها الظاهر في الكتيبات. استخدم اختبار المسار المرحلي واختبار انقطاع الخدمة لحسم مسألة المقارنة بين تقنية RTK GNSS وتقنية GNSS القياسية.
أرفق دليلاً يدعم الخيار المحدد المعروض.
زوّد كل مُزايد بنفس ورقة التكوين الفارغة. يجب أن تُحدد النسخة المُعادة الجهاز الطرفي، وجهاز الاستقبال، والهوائي، والكابل، وطريقة التصحيح، والواجهات، والبرنامج الثابت. استخدم السطر الأخير منها لرقم التسلسل النموذجي واسم ملف سجل المسار. يُشير أي تغيير لاحق في الخيارات مباشرةً إلى الأدلة التي تحتاج إلى مراجعة.
تجنّب طلب جميع تقارير نظام تحديد المواقع العالمي (GNSS) دفعةً واحدة. يُفضّل استخدام سجل مسار بسيط من الجهاز المذكور بدلاً من حزمة بيانات كبيرة من جهاز غير معروف. إذا وفّر مسحٌ مرجعًا، فسجّل طريقته ومالكه. لا تُمنح أي نقاط مقارنة لمطالبة لا يوجد لها سجل مطابق.
راجع مقترح نظام إدارة الأداء على نفس المسار
استخدم مجموعة منتجات PDS لتحديد التكوين الأولي، وليس وعدًا نهائيًا. أرسل رسم المركبة، وخريطة العمل، ومصدر التصحيح، والواجهة، والطاقة، وموقع الهوائي، ومسار القبول إلى PDS. على سبيل المثال، تحتاج جرافة تدور حول أكوام المواد إلى إضافة تغيرات زاوية الرؤية السماوية الخاصة بها إلى مراجعة تطبيق البناء والتعدين .
أثناء مراجعة PDS OEM/ODM ، يُرجى تحديد أي أسلاك أو غلاف أو صورة برمجية أو دعامة مختلفة. يمكن لـ PDS فصل الخيار المتاح عن العمل الخاص بالمشروع وتحديد السجل الذي ينطبق على عملية التصنيع. احتفظ بقرار RTK GNSS مقابل GNSS القياسي مرتبطًا بالمركبة والتكوين والمسار الذي تم اختباره فعليًا.
عشرة أسئلة للإجابة قبل الإصدار
1. هل تعمل تقنية RTK بدون تصحيحات مباشرة؟
قد تستمر الإحداثيات، لكنها لم تعد تمثل حالة التشغيل نفسها. حدد مسبقًا ما إذا كان التطبيق سيستخدمها أم لا.
2. هل نظام تحديد المواقع في الوقت الحقيقي (RTK) هو الخيار الأكثر دقة دائمًا؟
لا يوجد حل واحد يناسب جميع جوانب موقع العمل. اختبر العوائق، والانعكاسات، والتشويش اللاسلكي، وإعدادات الهوائي، وتوصيل التصحيحات الموجودة هناك.
3. هل يمكن مقارنة أرقام دقة كتيبين بشكل مباشر؟
عادةً لا. أولاً، قم بمطابقة الإحصائية، والمرجع، والبيئة، والهوائي، ومصدر التصحيح، والسرعة، وحالة الحل لكل شكل.
4. ما الذي يجب تسجيله أثناء اختبار المسار؟
احتفظ بالطوابع الزمنية والموقع وحالة الحل وعمر التصحيح والسرعة والبرامج الثابتة والملاحظات لكل عائق أو انقطاع.
5. لماذا يتم تسجيل نقطة مرجع الهوائي؟
قد يحتاج التطبيق إلى تحويل موضع الهوائي إلى النقطة الموجودة على الجهاز المستخدمة للتوجيه أو القياس.
6. هل نظام الملاحة العالمي عبر الأقمار الصناعية القياسي كافٍ لتتبع الأسطول؟
غالباً ما يحدث ذلك عندما يتعلق القرار بالمسار أو المنطقة بدلاً من خط تم مسحه. اختبر السياج الجغرافي الفعلي وفترة التحديث.
7. من يملك حساب التصحيح؟
اذكر اسم المنظمة التي تشتريها، وتجدد بيانات الاعتماد، وتراقب التغطية، وتستجيب عند فشل الوصول.
8. ما الذي يثبت أن السجل يطابق الاقتباس؟
يجب أن يشير سجل التكوين، وهوية العينة، وخيار الجهاز، والبرنامج الثابت إلى نفس السجل.
9. هل يجب على وحدة التحكم قراءة حالة الحل؟
إذا كان عملها يعتمد على جودة الموضع، فيجب أن تحمل الواجهة الحالة المتفق عليها ويجب على التطبيق استخدامها.
10. ما الذي ينهي المقارنة؟
يتم إغلاقها بتكوين مُوقّع واختبار مسار قابل للتكرار. يجب أن تتضمن النتيجة العمل العادي، والعائق الرئيسي، وفقدان التصحيح، والتعافي.
