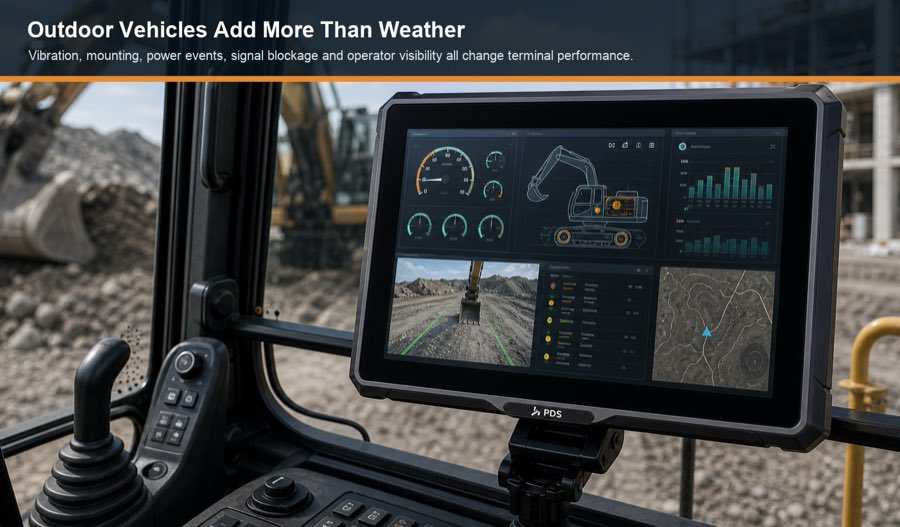

실외 차량에 적합한 견고한 GNSS 단말기를 선택할 때는 화면 크기가 아니라 작동 환경을 먼저 고려해야 합니다. 트랙터는 먼지, 진동, 직사광선, 계절별 세척 작업 등 다양한 환경 속에서 작동합니다. 굴삭기는 여기에 충격, 금속 구조물, 제한된 안테나 시야까지 더해집니다. 광산 트럭은 여러 대의 카메라를 장착하고 장시간 운행해야 하며, 통신망이 약한 환경에 노출될 수 있습니다. 이러한 열악한 환경에서도 단말기는 항상 판독 가능하고, 연결 상태를 유지하며, 복구가 가능해야 합니다.
따라서 선정 과정은 외함, 디스플레이, 차량 전원, GNSS 및 안테나, 장비 인터페이스, 소프트웨어 등 6가지 시스템 간의 적합성 검증입니다. 정밀 작업에는 RTK가 필수적일 수 있지만, 디스플레이가 재설정되거나 커넥터가 헐거워지거나 작업자가 경고를 볼 수 없는 경우 정확한 위치 파악이 무의미해지므로 견고한 하드웨어 또한 매우 중요합니다. 적합한 견고한 GNSS 단말기는 이 6가지 검사를 모두 통과해야 합니다.
"견고한"이라는 막연한 라벨이 아니라, 야외 활동에 적합한 차량부터 시작하세요.
대상 장비에 대한 간략한 작동 프로필을 작성하십시오. 차량 전압, 시동 방식, 장착 위치, 교대 근무 시간, 계절별 온도, 진동, 먼지, 수분 노출, 청소 방법, 운전실 시야, 장갑, 카메라, 안테나 및 네트워크 커버리지를 포함하십시오. 그런 다음 GNSS 또는 RTK를 사용할 수 없게 될 경우 운전자가 수행해야 하는 조치를 명시하십시오.
| 차량 환경 | 일반적인 말단 압력 | 선택 우선순위 |
|---|---|---|
| 트랙터 또는 분무기 | 햇빛, 먼지, 진동, 긴 시야각, 유도 부하 | RTK 상태 표시, 읽기 쉬운 디스플레이, CAN/시리얼, 밀폐형 커넥터, 안정적인 브래킷 |
| 굴삭기 또는 로더 | 충격, 붐대 움직임, 카메라, 금속 반사, 제한된 운전실 공간 | 마운트 강도, 카메라 입력, 안테나 배치, 장갑 착용 시 조작성 |
| 광산 트럭 | 지속적인 진동, 먼지, 열, 장시간 근무, 제한된 서비스 접근성 | 전원 복구, 커넥터 유지, 다중 카메라 레이아웃, 오프라인 작동 |
| 도로 건설 장비 | 개방된 하늘의 변화, 등급 분류 또는 지도 제작, 유압 진동 | GNSS/RTK 가용성, 수직 요구 사항, CAN 통합, 로깅 |
커넥터 및 케이블과 함께 방수/방진 기능을 확인하십시오.
IP 등급은 시작점에 불과합니다. 화학 물질 저항성, 염분, 자외선 노출, 고압 세척, 결로 현상 또는 덮개가 없는 커넥터에 대한 내성을 자동으로 보장하는 것은 아닙니다. 단자의 어떤 부분이 테스트되었는지, 모든 덮개와 연결 커넥터가 설치되었는지, 케이블 출구는 어떻게 밀봉해야 하는지 문의하십시오.
설치 도면을 검토하여 아래쪽을 향하는 커넥터, 케이블 장력 완화 장치, 물받이 고리, 서비스 접근성 및 날카로운 모서리와의 간격을 확인하십시오. 밀폐된 인클로저라도 케이블을 따라 물이 제대로 조립되지 않은 커넥터 내부로 들어가면 현장에서 고장날 수 있습니다. 하네스와 브래킷은 단자 설치 후 선택하는 액세서리가 아니라 생산 구성품으로 간주해야 합니다.
온도 문제를 운영상의 문제로 검토해 보세요.
밀폐된 공간 내부 온도는 특히 디스플레이가 직사광선에 노출될 경우 실외 온도보다 높아질 수 있습니다. 프로세서, 백라이트, 모뎀, 충전 회로 및 애플리케이션 작업 부하 또한 열을 발생시킵니다. 명시된 작동 범위를 확인하는 것 외에도, 예상되는 밝기, 네트워크 활동, 카메라 수 및 CPU 부하 조건에서 전체 애플리케이션을 테스트하십시오.
추운 환경에서 작동할 경우 여러 가지 위험이 발생할 수 있습니다. 터치 반응, LCD 작동 방식, 부팅 시간, 결로 현상, 케이블 및 차량 배터리에 변화가 생길 수 있습니다. 겨울철에 기기를 시동할 경우, 시동을 걸 때 단자가 정상적으로 부팅되는지, 그리고 시동을 여러 번 껐다 켰을 때 애플리케이션이 올바른 화면으로 복귀하는지 확인하십시오.
작업자가 읽고 손이 닿을 수 있는 디스플레이를 선택하십시오.
밝기도 중요하지만, 반사, 광학 접합, 시야각, 화면 배치 및 장착 각도에 따라 디스플레이의 사용 가능 여부가 결정될 수 있습니다. 단말기를 원하는 거리에 놓고 실제 애플리케이션 스크린샷을 검토하십시오. 화면이 클수록 안내, 카메라 모자이크 및 장비 데이터 표시가 편리하지만, 앞유리를 가리거나 진동하는 거치대에 고정하기가 더 어려워질 수 있습니다.
터치 컨트롤은 움직임과 장갑 착용 시에도 충분히 큰 크기여야 합니다. 자주 사용하는 작업에는 물리적 키를 사용하는 것이 좋습니다. 또한 작업자는 RTK 고정, 부동 또는 보정 손실 상태를 한눈에 파악할 수 있어야 합니다. 위치 품질 정보를 작은 상태 아이콘으로 숨기지 마십시오.
최종 브래킷과 하네스를 사용하여 진동 테스트를 실시합니다.
데이터시트에 명시된 진동 기준치가 모든 암, 볼 마운트, 볼트 및 케이블이 차량의 진동을 견딜 수 있음을 보장하는 것은 아닙니다. 전체 설치물 자체에 공진 및 지렛대 효과가 존재합니다. 무거운 단자에는 충분한 하중 지지력을 갖춘 브래킷, 견고한 고정 지점, 잠금 장치 및 케이블 굽힘 반경을 고려한 공간이 필요합니다.
시범 운영 기간 동안 화면 움직임, 커넥터 마모, 전원 공급 불안정, 안테나 케이블 장력 및 터치 동작 변화를 주의 깊게 살펴보십시오. 며칠 사용 후에는 고정 장치를 점검하십시오. 화면이 움직여 작업자가 계속해서 화면을 조정해야 하는 경우, 컴퓨터 자체가 실험실 진동 테스트를 통과했더라도 브래킷에 문제가 있을 수 있습니다.
차량 전원 공급으로 인한 단말기 손상을 방지하십시오.
옥외 장비는 12V 또는 24V 전기 시스템을 사용할 수 있지만, 공칭 전압은 엔진 시동, 교류 발전기 작동, 유도 부하, 점프 스타트, 역극성 연결 또는 점화 차단 시점을 설명하지 않습니다. 단자의 입력 범위와 보호 기능을 확인한 후 퓨즈, 접지, ACC 신호, 배선 및 차단 정책을 설계하십시오.
애플리케이션은 종료 전에 중요 데이터를 저장해야 합니다. 또한 최악의 순간에 전원이 차단되더라도 복구할 수 있어야 합니다. 테스트는 카메라, 모뎀, GNSS 수신기 및 기기 인터페이스가 모두 활성화된 상태에서 반복 실행됩니다. 안정적인 벤치 전원 공급은 개발에 유용하지만, 실제 차량 테스트를 대체할 수는 없습니다.

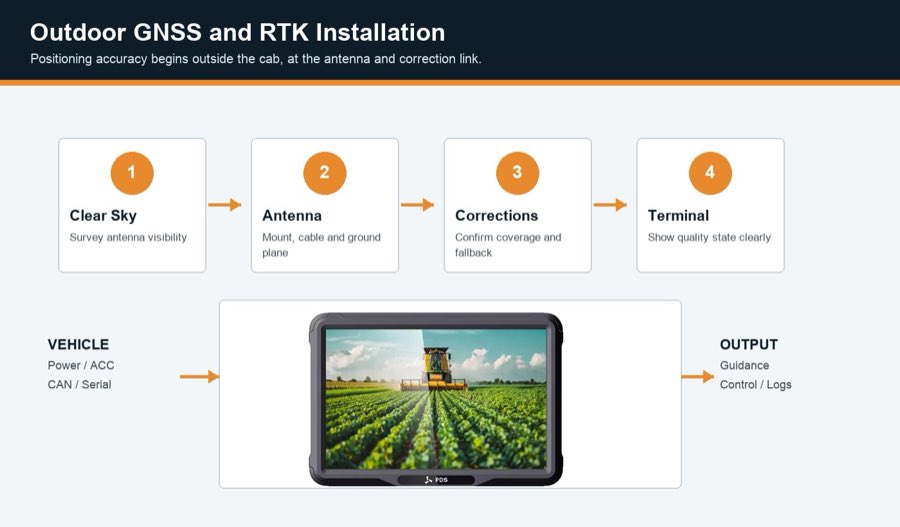

GNSS 및 RTK 안테나 설치 설계는 초기에 진행하십시오.
고정밀 위치 측정은 깨끗한 위성 관측 자료와 적절한 보정 데이터에 달려 있습니다. u-blox RTK 개요 에 따르면 수신기 하드웨어, 안테나, RTK 처리 및 보정은 하나의 솔루션으로 작동합니다. 실외 차량의 경우 안테나는 하늘이 잘 보이는 곳에 설치하고 안정적인 장착 지점을 확보해야 하며, 케이블 배선은 손상 및 고출력 간섭을 방지하도록 해야 합니다.
금속 구조물, 굴착기 붐, 나무, 건물, 광산 벽 등은 신호를 차단하거나 반사할 수 있습니다. 연속적인 고정 RTK 설치를 약속하기 전에 예정된 경로를 직접 걸어보며 이러한 지역을 확인하십시오. 보정 데이터가 4G 네트워크를 통해 수신되는 경우, 커버리지를 확인하십시오. 무선 네트워크를 통해 수신되는 경우, 주파수, 안테나 위치, 범위, 현지 규정 및 가시선 제약 조건을 확인하십시오.
경기 기계 인터페이스 및 소프트웨어 소유권
모델을 선택하기 전에 모든 연결 항목을 나열하십시오. CAN 네트워크, RS232 또는 RS485 센서, 이더넷 장치, GPIO, USB, 카메라, GNSS 출력, 조향 컨트롤러, 라디오 및 모뎀을 포함해야 합니다. 그런 다음 비트 전송률, 프로토콜, 절연, 종단 처리, 핀 배치, 커넥터, 드라이버 및 애플리케이션 소유자를 추가하십시오. "CAN 포트 두 개"는 완전한 통합 사양이 아닙니다.
야외 환경에서는 소프트웨어 소유권이 중요합니다. 현장 문제가 하드웨어와 애플리케이션 경계를 넘나드는 경우가 많기 때문입니다. 로그 검색, 펌웨어 업데이트, 고장난 장치 복구, GNSS 설정 변경, 보정 오류 진단 등을 누가 할 수 있는지 결정해야 합니다. 운영 체제 버전과 지원 기간도 확인해야 합니다. 장기 운영 프로젝트에는 단순히 다운로드 가능한 APK 파일이 아니라, 체계적인 업데이트와 복구 방법이 필요합니다.

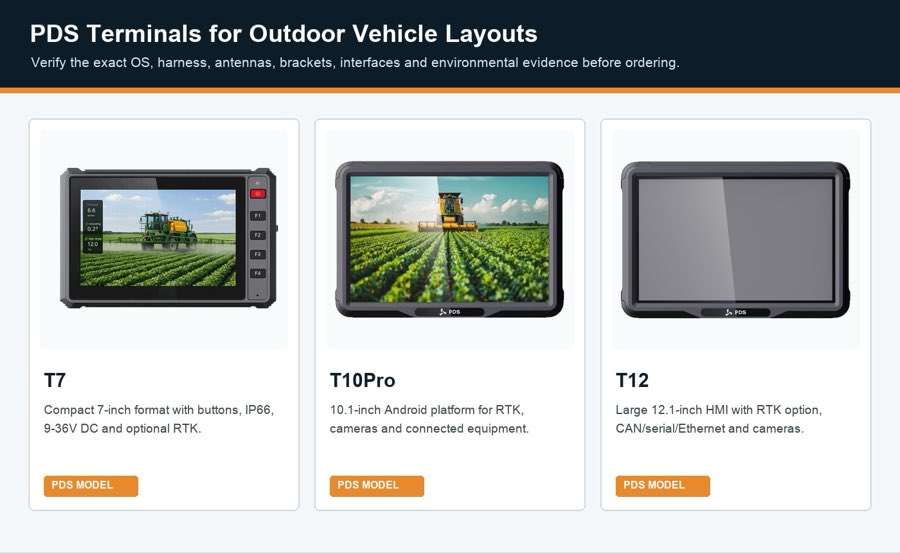

다양한 야외 레이아웃에 맞는 PDS 모델
| PDS 모델 | 게시된 야외 기능 | 선택 참고 사항 |
|---|---|---|
| 티7 | 7인치 IPS 디스플레이, 최소 750 cd/m² 밝기, IP66 등급 방수/방진, -20°C ~ +70°C 작동 온도 범위, 9-36V DC 전원, UM982 RTK 옵션 탑재 | 소형 캐비닛, 집중형 화면 및 전면 기능 키를 활용하는 애플리케이션에 적합한 리뷰입니다. |
| 티10프로 | 10.1인치 IPS, 최소 750 cd/m² 밝기, IP66 등급, -20°C ~ +70°C 작동 온도 범위, 9-36V DC 전압, RTK 및 무선 기능 선택 사양 | 안드로이드 애플리케이션, 카메라 녹화, 농업 및 중형 트럭 운전석 배치에 대한 리뷰입니다. |
| 티12 | 12.1인치 IPS 디스플레이, 최소 750 cd/m² 밝기, IP66 등급 방수/방진, -20°C ~ +70°C 작동 온도 범위, 9-36V DC 전압, RTK 옵션, 다양한 차량 및 카메라 인터페이스 지원 | 여러 화면 또는 데이터 패널이 계속 표시되어야 하는 대형 트랙터 및 중장비에 대한 검토입니다. |
PDS 제품 페이지는 유용한 초기 사양 정보를 제공합니다. 주문하기 전에 정확한 RTK 모듈, OS 이미지, 모뎀 주파수 대역, 하네스, 안테나 세트, 브래킷, 인터페이스 조합, 테스트 결과, 그리고 생산 장치에 적용되는 모든 OEM/ODM 변경 사항을 확인하십시오.
실외 수용성 테스트를 실행하세요
- 최종 브래킷, 하네스, 안테나 및 실차용 길이의 케이블을 설치합니다.
- 모든 카메라와 통신 기능을 활성화한 상태에서 화면 밝기를 최대로 설정하여 작동하십시오.
- 핫 스타트와 콜드 스타트를 반복하고 부팅 시간, 애플리케이션 실행 시간, GNSS 초기화 시간을 기록합니다.
- 수목, 건물, 경사로 및 기타 장애물 구역을 포함하여 평소 경로로 운전하십시오.
- 중단 수정 데이터를 확인하고 경고, 대체 및 복구 동작을 확인합니다.
- 장갑을 착용한 상태와 차량 주행 중에 터치 및 물리적 제어 기능을 확인하십시오.
- 진동에 노출된 후에는 체결 부품, 케이블, 밀봉재 및 커넥터를 검사하십시오.
- 네트워크 연결이 복구된 후 오프라인 작동 및 데이터 동기화를 확인하십시오.
- 로그, 사진, 구성 파일, 펌웨어 버전 및 승인 결과를 저장합니다.
공급업체를 비교할 때 주의해야 할 사항
견적서에 보정 조건 없이 정확도 수치만 제시하거나, 테스트된 구성 없이 IP 등급을 명시하거나, 핀 배치도 및 드라이버 계획 없이 모든 인터페이스를 지원한다고 약속하는 경우 주의해야 합니다. 또한, 불분명한 부품 대체, 누락된 제품 수명 주기 정책, 설명되지 않은 샘플에서 양산으로의 변경 사항, 소프트웨어 또는 통합 지원에 대한 책임을 명확히 밝히지 않는 공급업체에 대해서도 조사해야 합니다.
성능이 우수하고 내구성이 뛰어난 GNSS 단말기 공급업체라면 차량 도면, 적용 분야, 안테나, 보정 소스, 케이블 및 현장 검증 방법을 기꺼이 검토해야 합니다. 기술적으로 신중한 답변에는 제한 사항이 포함될 수 있습니다. 이는 모든 요청에 즉시 "예"라고 답하는 것보다 훨씬 더 가치 있는 경우가 많습니다.
자주 묻는 질문
모든 옥외 차량에 IP66 등급의 단말기가 필요한가요?
아니요. 필요한 보호 수준은 설치 환경에 따라 다릅니다. 밀폐형 온도 조절 운전실은 개방형 트랙터나 노출된 건설 장비와는 다릅니다. 실제 먼지, 물, 청소 및 설치 환경을 고려하여 정격 및 연결 장치 설계를 선택하십시오.
햇빛 아래에서도 잘 보이는 화면이면 야외에서 사용하기에 충분할까요?
밝기도 중요하지만, 반사, 접착 상태, 시야각, 열, 화면 배치, 설치 각도, 운전자 위치 등도 가독성에 영향을 미칩니다. 실제 운전석에서 하루 중 가장 밝은 시간에 애플리케이션을 테스트하십시오.
휴대전화 신호 수신 상태가 좋지 않을 때 RTK가 작동할 수 있나요?
로컬 무선 보정 링크 또는 기타 지원되는 서비스를 사용할 수 있지만 수신기, 무선 장비, 안테나, 주파수, 프로토콜, 범위 및 로컬 규칙이 일치해야 합니다. 또한 모든 보정 경로가 끊어졌을 때 발생하는 상황을 정의해야 합니다.
건설 장비에 가장 적합한 화면 크기는 무엇일까요?
보편적인 크기는 없습니다. 소형 디스플레이는 카메라 한 대와 간단한 장비 상태 표시 화면에 적합합니다. 안내 기능, 여러 대의 카메라, 지도 및 경보 기능이 필요한 경우에는 10인치 또는 12인치 모델이 필요할 수 있습니다. 운전실 도면과 적용 환경 레이아웃을 참고하여 결정하십시오.
필드 안쪽에서 선택하세요
견고한 GNSS 단말기는 장비 및 작동 환경을 최우선으로 고려하여 선정해야 합니다. 그 다음으로 장착 및 전원, 위치 측정, 인터페이스, 디스플레이, 소프트웨어, 그리고 공급업체 지원 순으로 검토해야 합니다. 이러한 순서 지정을 통해 숨겨진 비용을 조기에 파악하고, 시범 운영을 통해 해당 장비가 양산에 적합한지 여부를 판단할 수 있습니다.
정밀 농업 , 건설 및 광업 분야를 위한 PDS 솔루션을 살펴보거나, PDS의 견고한 차량용 단말기 제품군을 둘러보거나, 야외 차량 관련 요구 사항에 대해 PDS Technology에 문의하십시오 .
