تجمع محطة طرفية للمركبة مزودة بنظام GNSS وناقل CAN بين رؤيتين مختلفتين للآلة. يوضح نظام GNSS موقع المركبة، وكيفية تحركها، وما إذا كانت تسير على المسار المحدد. بينما يوضح ناقل CAN ما تفعله المركبة ووحدات التحكم الخاصة بها: السرعة، وحالة المحرك، والأوامر الهيدروليكية، وحالة المعدات، ورسائل الأعطال. عند تصميم تدفقات البيانات هذه معًا، يمكن للجرار أو اللودر أو الشاحنة أو مركبة الخدمة توفير التوجيه وسياق الآلة في واجهة واحدة.
لا يقتصر تحدي التكامل على مجرد إيجاد جهاز طرفي مزود بموصل هوائي GNSS ومنفذ CAN. يجب أن يحدد المشروع معايير الدقة، وإيصال التصحيحات، وملكية الرسائل، ومعدلات التحديث، وسلوك النظام في وضع عدم الاتصال، وحدود التثبيت. يغطي هذا الدليل القرارات المهمة لتطبيقات شبكات المركبات في مجالات الزراعة، والبناء، والتعدين، وغيرها.

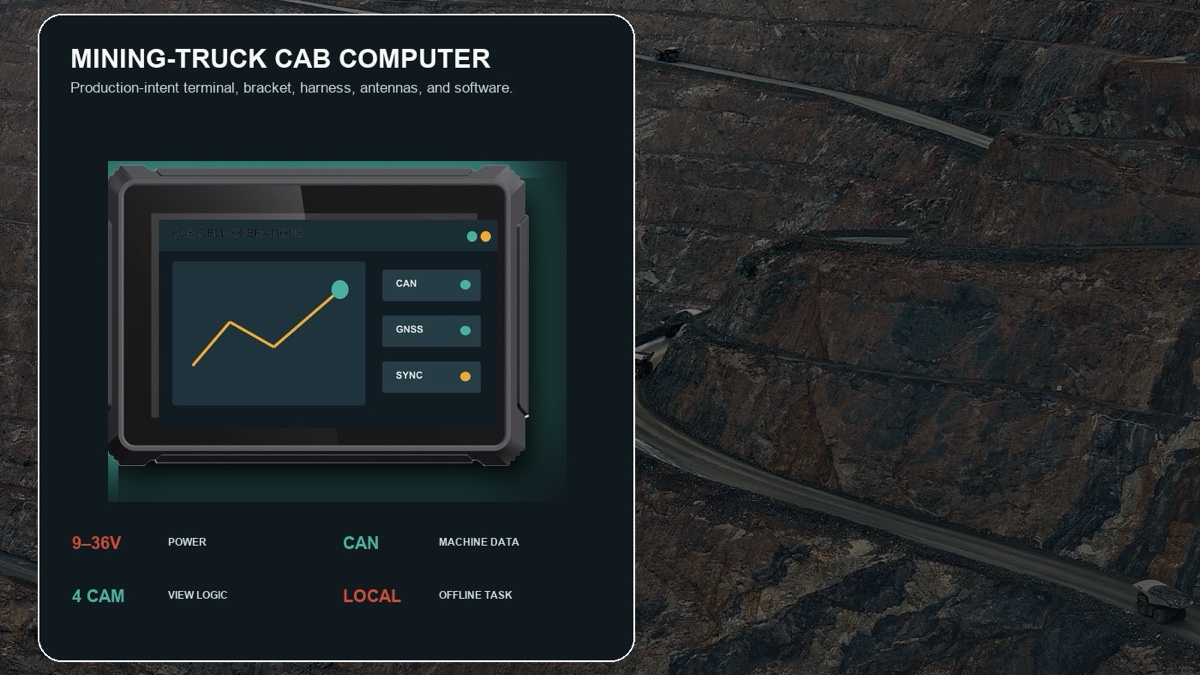

رسم توضيحي لتركيب محطة طرفية لمركبة مزودة بنظام GNSS مع ناقل CAN. يجب التحقق من جودة التصحيح، وموضع الهوائي، وتخطيط ناقل CAN، والأسلاك على الجهاز المستهدف.
لماذا يجب أن يكون نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) وناقل بيانات CAN متكاملين؟
يمكن للموقع وحده أن يُخبر المشغل بأن الآلة قد انحرفت عن خط التوجيه، لكنه لا يُفسر السبب. تُظهر بيانات CAN متطلبات التوجيه، وحالة التنفيذ، وحمل المحرك، أو عطلًا في وحدة التحكم. يُمكّن الجمع بين المصدرين الجهاز من عرض سجل أحداث أكثر فائدة، ويتيح للتطبيق تطبيق منطق خاص بالآلة.
في الزراعة الدقيقة، قد يدعم نظام تحديد المواقع العالمي عبر الأقمار الصناعية (GNSS) التوجيه بدقة تصل إلى مستوى السنتيمتر، بينما ينقل نظام CAN بيانات زاوية العجلات والسرعة ومعلومات المعدات. في قطاع الإنشاءات، يمكن لمحطة طرفية في الآلة استخدام نظام GNSS لتحديد الارتفاع أو الموقع، ونظام CAN لتحديد حالة ذراع الرافعة أو الجرافة أو الحركة. في قطاعي التعدين والخدمات اللوجستية، يمكن لهذا المزيج نفسه دعم عمليات الإرسال، وتحديد المناطق الجغرافية، والإبلاغ عن حالة المركبات.
لا ينبغي إجبار النظامين على استخدام معدل تحديث واحد. قد يُحدِّث نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) بياناته بمعدل ملاحة محدد، بينما تصل بيانات شبكة CAN على فترات زمنية مختلفة أو بعد وقوع حدث ما. يجب أن يحتفظ التطبيق بالطوابع الزمنية ومعلومات المصدر لضمان إمكانية تفسير البيانات.
تحديات الصناعة التي يجب حلها قبل التركيب
استقرار الوضع في بيئة آلة حقيقية
قد تتأثر إشارات نظام تحديد المواقع العالمي (GNSS) بتصميم الكابينة، ومادة السقف، وهيكل المعدات، وأجهزة الراديو القريبة. قد تصل بيانات التصحيح عبر الراديو، أو شبكة الهاتف المحمول، أو محطة القاعدة المحلية. يجب أن يتصرف الجهاز بشكل واضح عند توقف التصحيحات: إما بالحفاظ على حل صالح ولكن بدقة أقل، أو بتنبيه المشغل، أو بإيقاف وظائف التوجيه مؤقتًا وفقًا لسياسة السلامة.
اختبر الهوائي في موقع الإنتاج، وليس فقط على مركبة اختبار. تأكد من سلامة سطح التأريض، وفقدان الإشارة في الكابل، وحماية الموصل، والمسافة من أجهزة الإرسال عالية الطاقة. قد يؤدي تركيب الهوائي بشكل غير صحيح إلى جعل أجهزة GNSS عالية الجودة تبدو غير موثوقة.
رسائل CAN ذات معانٍ مختلفة
قد تستخدم المركبات والآلات التجارية بروتوكولات J1939 أو CANopen أو ISO-TP أو UDS أو بروتوكولًا خاصًا. يمكن أن يصف المعرّف نفسه إشارات مختلفة على عائلات آلات مختلفة. يتطلب المشروع قاعدة بيانات للرسائل، ووحدات قياس، وقواعد تحديد المقياس، وقواعد مهلة زمنية، ومالكًا لكل رسالة مُرسلة.
لا تفترض أن الاستماع آمنٌ دائمًا. فالمراقبة السلبية تتطلب إنهاءً صحيحًا ووصولًا سليمًا إلى ناقل البيانات. أما إرسال الأوامر فهو وظيفةٌ ذات مخاطر أعلى، وتحتاج إلى تحديد معدل نقل البيانات، وأنظمة تعشيق، وخطة استرجاع.
واجهات يجب أن تتعايش
تحتاج العديد من الآلات إلى أكثر من مجرد نظام تحديد المواقع العالمي (GNSS) وشبكة CAN. قد تتصل المحطة الطرفية أيضًا بمستشعرات RS232 أو RS485، وكاميرا، وجهاز خدمة USB، ومودم خلوي، وشاشة عرض. يجب أن يشمل التحقق من صحة النظام مشاركة وقت المعالج وحمل المقاطعات. لا يُعد اختبار معملي بواجهة واحدة دليلًا كافيًا على كفاءة آلة الإنتاج.
متطلبات الجهاز لمحطة طرفية مركبة GNSS مزودة بناقل CAN
| فئة | سؤال التصميم | دليل المشروع |
|---|---|---|
| نظام تحديد المواقع العالمي (GNSS) | الدقة، ودعم الأبراج، ومعدل التحديث، ومصدر التصحيح | رسم الهوائي، واختبار رؤية السماء، وسجل التصحيح، وتتبع الدقة |
| ناقل CAN | عدد القنوات، ومعدل البت، والبروتوكول، وسياسة الإنهاء والإرسال | مخطط الأسلاك، أو قائمة رسائل DBC، أو التقاط حمل ناقل البيانات |
| برمجة | برنامج التشغيل، واجهة برمجة التطبيقات، الأذونات، استعادة العمليات، وتسجيل البيانات | نموذج SDK، نتيجة حقن الأخطاء، وحزمة التطبيق ذات الإصدار |
| القوة والحماية | نطاق الإدخال، وسياسة الإشعال، والحماية من زيادة التيار، والعزل، والتركيب | اختبار كهرباء المركبة، مخطط الصمامات وقائمة التحقق من التركيب |
| دورة الحياة | التحديثات، النسخ الاحتياطي للإعدادات، التشخيص، وتوفير الوحدات الاحتياطية | عملية الإفراج المعتمدة وإجراءات الاسترداد الميداني |
الميزات الموصى بها لتوجيه الآلة
تحديد المواقع بتقنية RTK وحالات احتياطية واضحة
بالنسبة للتطبيقات التي تتطلب تحديد المواقع بدقة تصل إلى مستوى السنتيمتر، يُعد نظام RTK GNSS أساسًا مناسبًا. يجب أن يعرض الجهاز حالة التصحيح وجودة القمر الصناعي وعمر الحل بطريقة يسهل على التطبيق استخدامها. لا تُخفِ فقدان الدقة خلف أيقونة خضراء عامة.
ينبغي أن تحدد خطة السلامة الخاصة بالجهاز التغييرات التي تطرأ عند انخفاض جودة نظام تحديد المواقع العالمي (GNSS). قد تستمر بعض العمليات بسرعة منخفضة، بينما يجب أن تتوقف عمليات أخرى عن التوجيه وتطلب من المشغل التحكم اليدوي. هذا قرار خاص بالتطبيق، وليس خللاً في الجهاز نفسه.
التحكم في الوصول إلى شبكة CAN والتشخيص
ينبغي أن تسمح محطة الإنتاج للشركة المصنعة الأصلية بتقييد المعرّفات التي يمكن إرسالها والخدمات التي يمكن تشغيلها. يجب تسجيل حالة ناقل البيانات، وإطارات الأخطاء، وفترات انتهاء المهلة، وتغييرات التكوين. عند عودة الجهاز إلى ورشة الصيانة، يحتاج الفني إلى دليل، وليس مجرد شاشة خطأ.
غلاف متين وتركيب عملي
تُعدّ اهتزازات الكابينة والغبار والرطوبة وتقلبات درجات الحرارة من الظروف الطبيعية في الزراعة والبناء والتعدين. اختر موضع تركيب يحمي الموصلات، ويُتيح مساحة للصيانة، ويُبقي الشاشة مرئية دون التأثير على أدوات التحكم. تأكد من حصول الجهاز على تصنيف حماية IP66 في حال تطلّب التركيب غسله بالماء أو تشغيله في الهواء الطلق.
مثال تطبيقي: توجيه الجرار مع تغذية راجعة للأداة
قد يستخدم نظام توجيه الجرار تقنية RTK GNSS لتحديد موقع الآلة، وناقل CAN لقراءة زاوية العجلات وسرعة الأرض وحالة المعدات. تعرض الشاشة خط التوجيه، وتسجل نطاق التغطية، وتراقب ما إذا كانت المعدات في الحالة المتوقعة. في حال توقف التصحيحات، يمكن للواجهة تنبيه المشغل والاحتفاظ بآخر سجل تغطية صالح.
يمكن تكييف نفس البنية مع آلة بناء عن طريق تغيير خريطة الرسائل وقواعد السلامة. قد تكون المكونات المادية متشابهة، ولكن يجب أن يعكس سلوك البرنامج وخطة التحقق وظائف الآلة الفعلية.

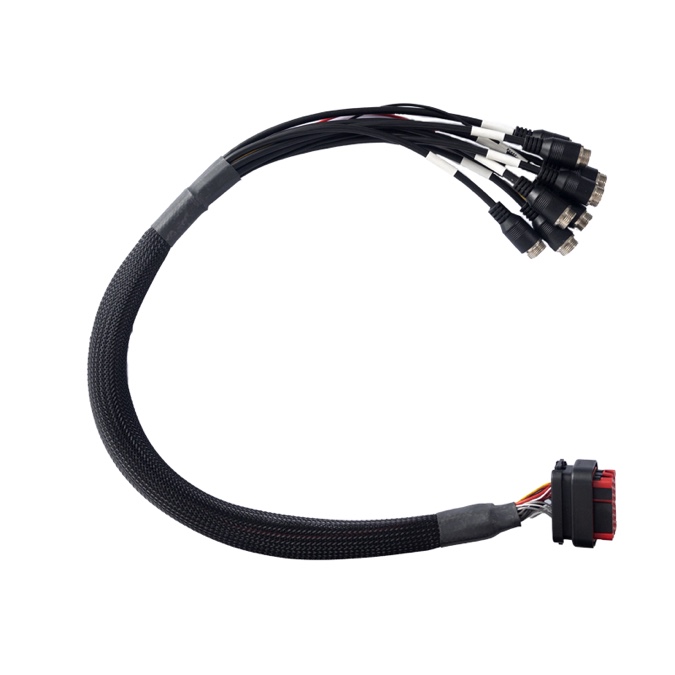

توضيح للزراعة الدقيقة. يجب التحقق من معايرة الهوائي وجودة التصحيح وردود فعل CAN كإجراء توجيهي واحد.
كيف يدعم نظام PDS تكامل GNSS و CAN Bus
تُصنّع شركة PDS Technology محطات RTK GNSS وأجهزة كمبيوتر متينة للمركبات، تُستخدم في مجالات الزراعة والبناء والتعدين وسيارات الأجرة والخدمات اللوجستية. وتعتمد منتجاتها المتينة على معايير تصميم السيارات، وتدعم أنظمة Android وLinux وOpenHarmony، مع خيارات مُخصصة حسب الطراز لتحديد المواقع بتقنية RTK، وCAN Bus، وRS232، وRS485، و4G LTE، ومدخلات الكاميرا، وحماية IP66.
يُعدّ كمبيوتر المركبة T8 مقاس 8 بوصات خيارًا صغيرًا مناسبًا لتصميمات كابينة الجرارات والآلات. يوفر كمبيوتر المركبة T10 مقاس 10 بوصات توازنًا بين مساحة الشاشة ومرونة التركيب، بينما يدعم كمبيوتر المركبة T12 مقاس 12 بوصة واجهات توجيه ومراقبة آلات أكبر. يعتمد أداء نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) ومجموعات الواجهات والتصنيفات البيئية على الطراز والتكوين المُختارين.
لأغراض تخطيط المشاريع، يُرجى مراجعة حلول الزراعة الدقيقة وحلول البناء والتعدين . يمكن لفرق تصنيع المعدات الأصلية استخدام عملية PDS OEM/ODM لمواءمة الموصلات ودعم البرامج والمتطلبات الميكانيكية.
اختبارات القبول قبل بدء الإنتاج
سجّل مسارًا أساسيًا باستخدام جهاز استقبال GNSS مرجعي ومحلل CAN. كرّر الاختبار باستخدام محطة الإنتاج، والأسلاك، والهوائي، وإصدار البرنامج. قارن دقة تحديد الموقع، وفترة التصحيح، وقيم فك تشفير CAN، وتوقيت الأحداث. أضف حمل المحرك، والنشاط الهيدروليكي، والإرسال اللاسلكي، ومصادر الضوضاء الأخرى المحتملة.
ثم قم بإجراء اختبارات الأعطال. افصل الهوائي، وأوقف عمليات التصحيح، وأزل عقدة CAN، وأرسل بيانات غير صالحة، وأعد تشغيل الإشعال، ثم أعد توصيل الطاقة. يجب أن يدخل التطبيق في حالة محددة في كل مرة. سجل التحذيرات التي تظهر، والبيانات التي يتم الاحتفاظ بها، وكيفية استعادة المشغل للوضع.
الأسئلة الشائعة
هل يمكن لجهاز طرفي واحد دعم نظام تحديد المواقع العالمي RTK ونظام ناقل CAN في نفس الوقت؟
نعم، إذا كان الطراز المُختار يدعم كلا الواجهتين، وكان نظام البرمجيات يتعامل معهما في آنٍ واحد. تأكد من إعدادات نظام تحديد المواقع العالمي (GNSS)، وقنوات CAN، ومعدلات التحديث، وحمل المعالج المشترك مع إصدار المنتج المحدد.
هل توفر تقنية RTK دقة تصل إلى مستوى السنتيمتر دائمًا؟
لا، يمكن لتقنية RTK توفير تحديد موقع بدقة تصل إلى مستوى السنتيمتر عندما تكون التصحيحات وهندسة القمر الصناعي وتركيب الهوائي والظروف البيئية مناسبة. قد تنخفض الدقة عند توقف التصحيحات أو عند وجود عائق أمام الهوائي. يجب على التطبيق التعامل مع هذا التغيير بشكل صريح.
هل يُعدّ معيار J1939 مطلوبًا لكل مشروع ناقل بيانات CAN؟
يُعدّ بروتوكول J1939 بروتوكولًا عالي المستوى يُستخدم عادةً في المركبات الثقيلة. قد تستخدم الآلات الزراعية وآلات البناء والآلات المتخصصة بروتوكولات CANopen أو ISO-TP أو UDS أو بروتوكولًا خاصًا. اختر الجهاز الطرفي ومجموعة أدوات البرمجيات المناسبة لتعريف الرسالة الفعلي للآلة.
أين ينبغي أن تتم معالجة بيانات نظام تحديد المواقع العالمي (GNSS)؟
استخدم الجهاز الطرفي عند الحاجة إلى تحديد الموقع الفوري، والتوجيه، والتنبيهات، والتشغيل دون اتصال بالإنترنت. يمكن لخدمة الحوسبة السحابية دعم إعداد تقارير الأسطول، والتحليل عن بُعد، وتخزين البيانات على المدى الطويل، ولكن لا ينبغي أن تكون المصدر الوحيد لتقييم الحالة المتعلقة بالسلامة.
ناقش مشروعك الخاص بنظام تحديد المواقع العالمي عبر الأقمار الصناعية (GNSS) وشبكة الاتصالات اللاسلكية (CAN) مع شركة PDS.
أرسل إلى شركة PDS نوع الجهاز، ودقة تحديد المواقع المطلوبة، وطريقة التصحيح، وبروتوكول CAN، وقائمة الرسائل، وقائمة المنافذ، وظروف الطاقة، وقيود التركيب. يمكن لفريق الهندسة مراجعة تكوين الجهاز الطرفي قبل بناء نموذج تجريبي. تفضل بزيارة مجموعة أجهزة PDS الطرفية للمركبات أو تواصل مع قسم تقنية PDS لبدء المناقشة.
