قد تبدو منافذ RS232 وRS485 كبنود صغيرة في عرض أسعار كمبيوتر المركبة. لكن في ورشة الصيانة، تؤثر هذه المنافذ على الأسلاك، وطريقة التشخيص، وكيفية تواصل التطبيق مع كل جهاز متصل. ابدأ بالآلة نفسها: فمشكلة ماسح ضوئي واحد قريب تختلف عن مشكلة ستة حساسات موزعة على مقطورة.
للاتصالات القصيرة والمخصصة، يُعدّ RS232 خيارًا بسيطًا في الغالب. أما للاتصالات المشتركة التي تضمّ عدة أجهزة مُعنونة، فيُوفّر RS485 للمُكامل نقطة انطلاق عملية أكثر. يُمكن لمحطة طرفية RS232/RS485 في المركبة دعم كلا النوعين من الاتصالات، ولكن تسمية المنفذ ليست سوى البداية. لا يزال من الضروري التحقق من ترتيب الأطراف، والجهد، والعزل، والبروتوكول، ومسار الكابل، وسلوك المُشغّل، وذلك وفقًا للمركبة المُختارة.

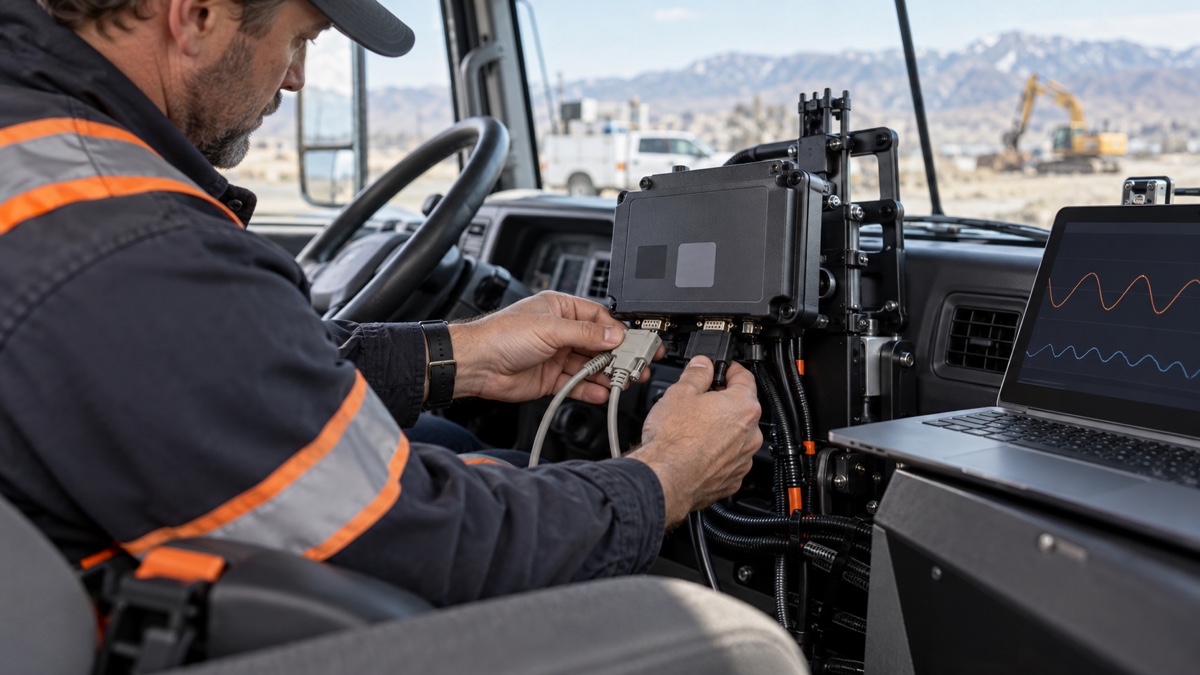

توضيح لتطبيق PDS. تحقق من رسم الموصل ومرجع الإشارة قبل إطلاق حزمة الأسلاك للإنتاج.
الإجابة المختصرة لمشاريع المركبات
اختر RS232 عندما يكون أحد الأجهزة قريبًا من الجهاز الطرفي ويحتوي بالفعل على منفذ RS232. غالبًا ما يندرج قارئ الباركود أو لوحة الخدمة أو مؤشر الوزن ضمن هذه المجموعة. اختر RS485 عندما تشترك عدة عقد في كابل واحد، أو عندما يكون المسار طويلًا، أو عندما يُصدر الجهاز تشويشًا كهربائيًا كافيًا لجعل وصلة أحادية الطرف غير مريحة. اختر ناقل CAN عندما يكون الجهاز مصممًا حول رسائل المركبات المنظمة وحركة البيانات بين وحدات التحكم.
لا فائدة تُرجى من اختيار الواجهة ذات أطول مسافة بين الموصلات. قد يكون الكابل القصير ذو التأريض الضعيف أقل موثوقية من ناقل أطول مُجهز بشكل صحيح. السؤال المهم هو: ما الذي يجب أن ينقله الطرف، ولمن، وتحت أي ظروف كهربائية؟
ما هي التغييرات بين RS232 و RS485؟
مرجع الإشارة
يستخدم بروتوكول RS232 إشارة أحادية الطرف مُقاسة بالنسبة للأرضي. يقوم جهاز الاستقبال بتفسير الجهد على أحد الموصلين مقارنةً بهذا المرجع. أما بروتوكول RS485 فيستخدم زوجًا تفاضليًا. يقارن جهاز الاستقبال فيه بين الموصلين، مما يُوفر للوصلة قدرةً جيدةً على تحمل التشويش ذي الوضع المشترك طالما بقي الكابل وجهاز الإرسال والاستقبال ضمن حدودهما. تُساعد الإشارة التفاضلية، لكنها لا تجعل التركيبات الرديئة محصنةً ضد الأعطال.
جهاز واحد أو ناقل مشترك
النموذج الذهني المعتاد لشبكة RS232 هو جهاز إرسال واحد وجهاز استقبال واحد. أما شبكة RS485 فتتيح وضع عدة عقد على ناقل واحد، وعادةً ما يكون هناك مُشغّل واحد نشط في كل مرة في تصميم نصف مزدوج. هذا يوفر كابلات في شبكة الاستشعار، ولكنه يُضيف عناوين، ووقت استجابة، وخطة استعادة للعقدة الصامتة. يجب على فريق البرمجيات الاتفاق على هذه القواعد قبل تسمية الأسلاك.
المسافة هي خاصية من خصائص النظام
يُستخدم كابل RS232 عادةً في مسارات قصيرة وبمعدلات نقل بيانات صناعية شائعة. بينما يُمكن لكابل RS485 تغطية مسافات أطول، إلا أن النتيجة تعتمد على مقاومة الكابل، ومعدل نقل البيانات، والوصلات، والوصلات الفرعية، والتأريض. يُعدّ الرقم 1200 متر، الذي يُذكر غالبًا، حدًا تقريبيًا في ظروف المختبر. مع ذلك، قد يتعطل كابل آلة زراعية بطول 30 مترًا إذا تم تمريره بجوار كابل محرك أو إذا تُرك مسار العودة للصدفة.
التأريض والعزل والظواهر العابرة
تُسبب المركبات تغيرات عابرة في المرحلات، وضوضاء في المحركات، وتغيرات في الأحمال، وأحيانًا فرقًا ملحوظًا بين نقاط تأريض المعدات. يُعدّ RS232 أكثر عرضةً لانزياح التأريض. لا يزال RS485 بحاجة إلى نطاق وضع مشترك صالح، وقد تكون أجهزة الإرسال والاستقبال المعزولة مفيدةً في حال فصل مصادر الطاقة. أضف حماية من زيادة التيار واستراتيجية حماية محددة إلى مراجعة التصميم؛ ولا تترك ذلك للمثبّت.
الإنهاء والطوبولوجيا
لا يحتاج بروتوكول RS232 إلى إنهاء عند طرفي الناقل. أما بروتوكول RS485، فيحتاج عادةً إلى إنهاء عند طرفي الناقل، مع اختيار التحيز لضمان استقرار حالة الخمول. تتسبب الوصلات الطويلة والتوصيلات النجمية في حدوث انعكاسات. قبل نسخ حزمة أسلاك عاملة من شاحنة إلى أخرى، ارسم ترتيب العقد، وقم بقياس الكابل، وسجل مواقع مقاومات الإنهاء الفعلية.
مقارنة عملية
| واجهة المستخدم | حيثما يكون ذلك مفيداً | ما الذي يجب إثباته؟ |
|---|---|---|
| RS232 | ماسح ضوئي أو شاشة عرض أو منفذ خدمة أو وحدة تحكم قديمة قريبة | طول الكابل، مرجع الإشارة، التحكم في التدفق، وتثبيت الموصل |
| RS485 | عدة أجهزة استشعار أو وحدات تحكم تشترك في كابل تحكم واحد | معالجة البروتوكول، نهايات ناقل البيانات، التحيز، العزل، واستعادة الأعطال |
| ناقل CAN | الرسائل المنظمة بين وحدات التحكم في المركبات | ملكية الرسالة، ومعدل البت، والإنهاء، وسلوك الأمان |
لنفترض أن طابعة مثبتة بجانب حاسوب الكابينة. من المرجح أن يكون استخدام كابل RS232 أسهل من إضافة محول. الآن، لنفترض أن خمسة مستشعرات للمعدات موصولة بمقطورة. قد يقلل استخدام ناقل RS485 مشترك من حجم الأسلاك، ولكن بشرط توثيق نقاط التوصيل والعناوين والإنهاء. الحل الأمثل يكمن في طريقة التركيب، وليس في المعلومات التسويقية.
مكان ملاءمة كل واجهة تسلسلية
RS232 لوصلة خدمة مباشرة أو وصلة ملحقة
يُعدّ منفذ RS232 ملائمًا أثناء التشغيل التجريبي. إذ يُمكن للفني توصيل محوّل USB، وفتح برنامج طرفي، ومشاهدة البيانات دون الحاجة إلى إنشاء مدير ناقل أولًا. هذه البساطة مفيدة لمنفذ الصيانة، أو الماسح الضوئي، أو شاشة العرض الفردية. مع ذلك، لا يُغني هذا عن الحاجة إلى تخفيف الضغط، والموصلات المحكمة الإغلاق، والتوجيه المحمي، وتسلسل بدء تشغيل المحرك المُحدد في المركبة النهائية.
RS485 للعديد من الأجهزة الميدانية
يُعدّ RS485 خيارًا مثاليًا للإدخال/الإخراج عن بُعد، ووحدات التوصيل، وأجهزة الاستشعار، ومجموعة من وحدات التحكم التي يمكنها التناوب على زوج واحد من المنافذ. يجب تحديد ما إذا كانت الشبكة تعمل بنظام نصف مزدوج أو مزدوج كامل، والجهاز الذي يبدأ المعاملة، ومدة الاستجابة، وما يفعله الجهاز الطرفي بعد انتهاء المهلة. هذه القرارات أهم من عدد دبابيس الموصل.
متى ينبغي النظر في استخدام ناقل CAN؟
غالبًا ما يكون ناقل CAN الخيار الأمثل لنقل كميات كبيرة من بيانات الآلات والعديد من وحدات التحكم التي تنشر رسائل محددة. بينما يظل كل من RS232 وRS485 مفيدين للأجهزة القديمة وأجهزة الاستشعار التي لا تدعم CAN. يمكن لمحطة طرفية متينة في مركبة مزودة بناقل CAN وRS232 وRS485 أن تربط بين الأنظمة، ولكن ينبغي للتطبيق تحديد الواجهة التي تحتوي على قيمة معينة بدلاً من إعادة توجيه كل إطار بيانات إلى جميع الواجهات.
اختيار طرفية مركبة RS232 RS485
| سؤال | إجابة محتملة باستخدام RS232 | إجابة محتملة باستخدام RS485 |
|---|---|---|
| كم عدد الأجهزة؟ | اتصال واحد مخصص | عدة عقد عناوين |
| ما هو المسار؟ | مسار قصير على أرض معروفة | سلسلة ديزي أطول مع أطراف متحكم بها |
| ما الذي يتوقعه البرنامج؟ | دفق تسلسلي بسيط | استطلاعات الرأي والعناوين وقواعد المهلة الزمنية |
| ما هي المخاطر الكهربائية؟ | تغيير أرضي على وصلة قصيرة وهادئة | الجهد ذو الوضع المشترك، والارتفاع المفاجئ، والإنهاء |

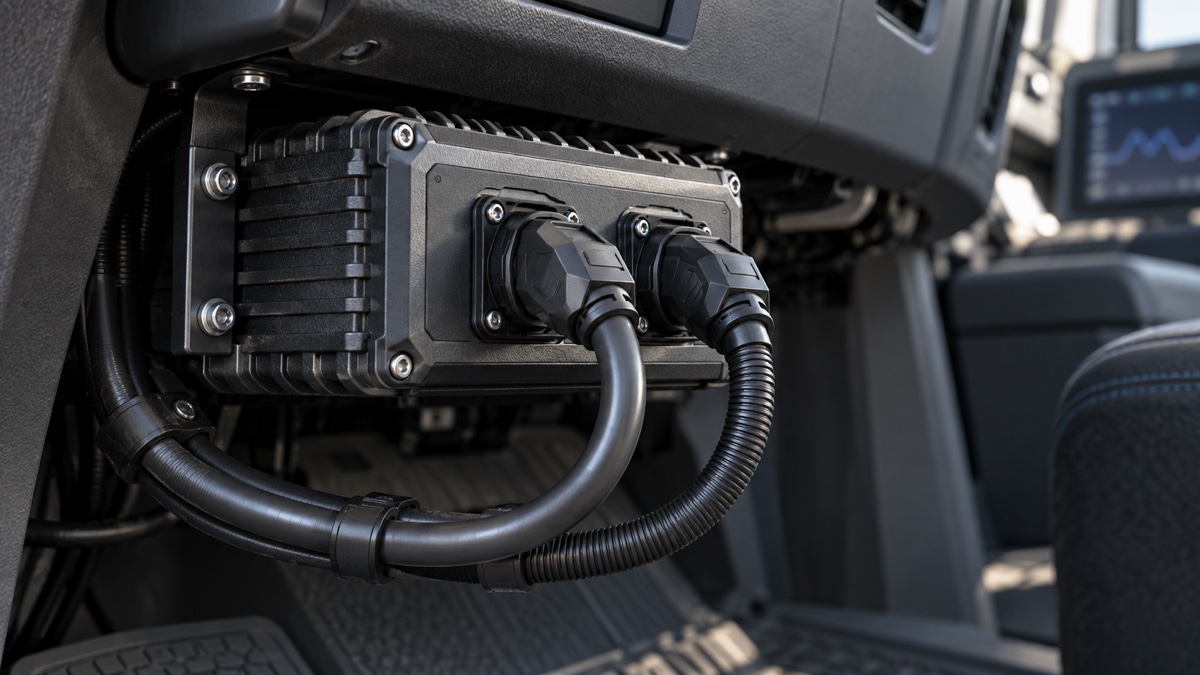

رسم توضيحي تفصيلي للواجهة التسلسلية. يجب التحقق من التشفير، وتخفيف الإجهاد، والعزل، وتوجيه الكابلات على الإصدار المحدد للطرفية.
خيارات محطة PDS للتحقق
تُصنّع شركة PDS أجهزة كمبيوتر متينة للمركبات ومحطات RTK GNSS لقطاعات الزراعة والبناء والتعدين والنقل العام وإدارة الأساطيل. وتختلف خيارات الطراز والموصلات. تشمل التكوينات المنشورة RS232 وRS485 وCAN Bus في جهاز كمبيوتر المركبة T8 مقاس 8 بوصات ، ومجموعات تسلسلية وCAN قابلة للتوسيع في جهاز كمبيوتر المركبة T10 مقاس 10 بوصات ، وCAN مزدوج مع خيارات تسلسلية وكاميرا في جهاز كمبيوتر المركبة T12 مقاس 12 بوصة .
اطلب في عرض السعر تفاصيل دقيقة حول ترتيب الأطراف، ومستوى الجهد، والعزل، ونطاق معدل الباود، وسلوك التحكم في التدفق، واتجاه البروتوكول. يجب على مشاريع أندرويد توضيح كيفية عرض الجهاز التسلسلي للتطبيق. أما مشاريع لينكس، فيجب عليها توضيح عقدة الجهاز والتحكم في اتجاه RS485. إن مجرد ذكر عدد المنافذ دون هذه التفاصيل لا يُعد خطة تكامل.
التحقق قبل مغادرة المركبة للورشة
ابدأ باختبار الحلقة المرتدة أو باستخدام جهاز محاكاة، ثم قم بتوصيل جهاز حقيقي واحد واحفظ بيانات التتبع الخام. كرر العملية مع تشغيل المحرك، ومحرك كهربائي تحت الحمل، وتبديل المرحلات الرئيسية. قِس طرفي الأسلاك. تحقق من الجهد بين نقاط تأريض الأجهزة. افصل وأعد توصيل إحدى العقد، وأعد تشغيل الإشعال، وسجل كيفية استعادة التطبيق لوظيفته.
بالنسبة لبروتوكول RS485، اختبر كل عقدة، ثم اختبر عقدة واحدة مفقودة. سجّل طول الكابل، وطول الوصلة، وقيم الإنهاء والانحياز. بالنسبة لبروتوكول RS232، تأكد من أن التحكم في التدفق لا يخفي تطبيقًا بطيئًا، وأن إجهاد الموصل لا يمكن أن يقطع الاتصال. احتفظ بإصدار البرنامج الثابت وإعدادات الواجهة مع سجل بناء المركبة لضمان إمكانية تكرار عملية الاستبدال الميداني.
الأسئلة الشائعة
هل يمكن لجهاز طرفي واحد للمركبة يدعم كلا الواجهتين RS232 و RS485؟
نعم، عندما يُتيح تكوين الجهاز الدقيق كلا المنفذين، ويُوفر نظام التشغيل برامج التشغيل المطلوبة. تأكد من ترتيب الدبابيس وتعيين البرامج لإصدار المنتج بدلاً من الاعتماد على اسم العائلة.
هل RS485 أكثر موثوقية دائمًا؟
لا، يساعد بروتوكول RS485 في الوصلات المشتركة والمليئة بالتشويش، لكن قد تتعطل بسبب سوء التوصيل أو عدم انتظام التأريض أو عدم ترتيب الأسلاك. لذا، قد يكون استخدام وصلة RS232 قصيرة ومحمية خيارًا أكثر موثوقية.
هل يجب أن تحتوي جميع أجهزة RS485 على مقاومة إنهاء 120 أوم؟
عادةً ما يكون إنهاء الاتصال عند طرفي ناقل البيانات الفعليين، وليس عند كل عقدة. يعتمد الترتيب الصحيح على نوع الكابل، ومعدل نقل البيانات، وبنية الشبكة، وجهاز الإرسال والاستقبال. لذا، يُنصح بقياس الشبكة المكتملة بدلاً من تطبيق قاعدة عامة.
متى ينبغي للمشروع اختيار ناقل CAN؟
يُفضّل استخدام ناقل CAN عادةً عندما تتبادل عدة وحدات تحكم في المركبات رسائل مُهيكلة بمعدلات مُحددة. وتبقى الوصلات التسلسلية مفيدة للأجهزة القديمة وأجهزة الاستشعار وقنوات الخدمة. في التصميم المختلط، ينبغي تعيين مالك واحد لكل مصدر بيانات.
اطلب مراجعة التكامل التسلسلي
أرسل إلى شركة PDS قائمة الأجهزة، وأطوال الكابلات، ومعدلات نقل البيانات، والبروتوكولات، وصور الموصلات، وظروف جهد المركبة. يمكن لفريق الهندسة مراجعة تكوين الطرفية قبل طلب عينة. تفضل بزيارة مجموعة أجهزة كمبيوتر المركبات من PDS أو تواصل مع قسم تكنولوجيا PDS للاطلاع على خيارات المنتجات.
