用于拖拉机的GNSS导航终端将位置数据转换成驾驶员可以使用的线条。屏幕上显示的内容看似简单：拖拉机图标、AB线、横向误差、速度和一些状态符号。而在这背后，是一系列复杂的计算过程，包括卫星测量、校正数据、天线安装、接收器计算、现场软件、车辆动力以及操作员的决策。
了解这一链条有助于买家避免两个常见的错误。第一个错误是将终端视为普通显示器。第二个错误是假设一个精度指标就能描述整个系统在整个田间环境下的表现。本说明将追踪信号从天线到驾驶室的传输过程，并展示部署前应检查的内容。
1. 什么是拖拉机GNSS导航终端？
导航终端是一种坚固耐用的驾驶室内计算机，用于接收或计算位置信息，并为农业作业提供驾驶导航。根据配置的不同，它还可以存储田地边界、创建平行线、计算作业面积、显示农机具数据、记录作业、显示摄像头画面或与其他转向控制器通信。
导航和自动转向不应混淆。视觉导航应用会告知驾驶员预定的行驶路线。而自动转向系统则增加了控制器和执行器，用于控制转向机构的运动。有些项目会将这两种功能紧密结合，但转向指令、解除自动转向以及手动接管的责任划分仍然必须明确。
终端应安装在驾驶室内，因为它是操作员了解定位系统的窗口。如果GNSS状态从固定变为浮动、校正数据过时或控制器断开连接，显示屏必须快速清晰地传达这些状态。
因此，评判拖拉机的 GNSS 导航终端，应该看它如何清晰地报告不断变化的情况，而不仅仅是看它在开阔天空中显示的地图。

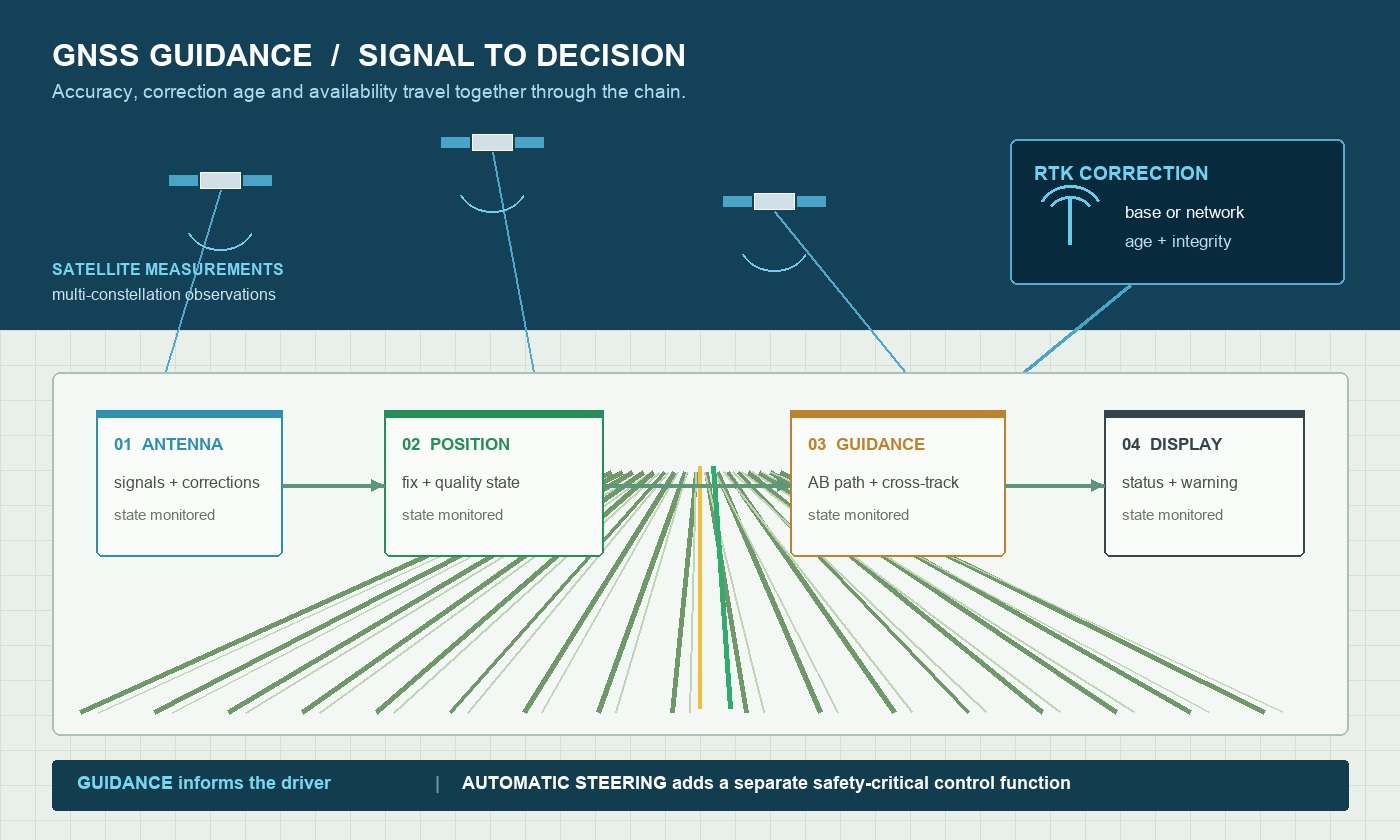

2. 定位链的工作原理
卫星信号到达车辆天线
全球导航卫星系统（GNSS）卫星传输时间和轨道信息。车辆天线接收来自多颗卫星的信号，这些卫星通常分布在多个星座和频段。接收器利用这些测量数据来估算位置。晴朗的天空有助于信号接收；树木、建筑物、驾驶室结构和附近的无线电设备可能会阻挡或反射信号。
RTK校正改进了解决方案
标准GNSS通常不足以满足重复性巡检作业的需求。RTK利用来自已知参考源的观测数据来校正影响流动站的误差。校正数据可以通过4G网络或无线电从本地基站传输。接收机随后尝试解析出一个固定解。u -blox高精度定位概述解释了接收机硬件、算法、天线和校正数据如何共同影响最终结果。
该应用程序将位置转化为指导
该应用程序将当前车辆位置和航向与规划路径进行比较，计算横向误差并绘制引导视图。简单的作业可能只使用AB线。更高级的作业可能包括曲线、地头边界、覆盖范围图、路段状态、农具宽度和已保存的田间记录。
操作员对引导状态做出响应
驾驶员可以按照预设路线行驶，也可以通过独立的转向控制器进行操控。精心设计的界面能够清晰地显示车辆位置是否可靠、精度是否下降以及何时需要手动控制。状态显示并非装饰，而是确保安全、可重复操作的重要组成部分。
3. 准确性、重复性和可用性
这些术语描述的是不同的概念。精度是指在既定条件下定位位置与真实位置的接近程度。重复性是指之后能够返回同一路径的能力。可用性是指所需定位状态在工作时间内可用的比例。产品手册可能侧重于最佳精度，而对初始化和恢复过程却鲜有提及。
询问系统在越过树线、在棚屋附近转弯或失去校正链路数分钟后的表现。记录重新获得固定解所需的时间，以及应用程序是保持还是暂停导航。对于季节性作业，数小时或数天内的重复性可能比在开阔天空下进行的一次短暂测试更为重要。
4. 单天线和双天线航向
行驶中的拖拉机可以根据连续的位置信息推算出航向，但在极低速或停止时，航向稳定性会降低。双天线系统可以根据天线间已知的基线计算出方向。这有助于那些需要在拖拉机启动前获取航向信息的应用。
双天线并非安装规范的捷径。天线的基线长度、方向、电缆长度、安装刚性和校准都必须与接收机配置相匹配。天线应有良好的视野，且不应随驾驶室振动而自行移动。
5. 拖拉机的修正方案
在移动网络覆盖和校正服务可靠的情况下，网络RTK非常方便。请确认支持的协议、SIM卡和调制解调器的责任归属、登录管理、数据使用情况、漫游、区域覆盖范围以及连接中断时系统的处理方式。
配备无线电设备的本地基站可以支持在蜂窝网络覆盖范围之外的工作，但这会带来设置、测量坐标、天线高度、无线电覆盖范围、频率规则和维护等方面的问题。所选的无线电频率必须适合目标市场。如果拖拉机需要在不同地区之间行驶，一套校正方案可能不足以满足需求。
混合运行模式适用于既在网络覆盖区域附近作业又在偏远地区作业的车队。在这种情况下，应用程序应显示当前激活的电源，并能在不干扰操作员的情况下管理电源切换。
6. 主要终端规格
| 规格 | 为什么这对拖拉机很重要 | 需要核实什么 |
|---|---|---|
| 展示 | 指示和警告必须在阳光下和夜间都清晰可见。 | 亮度、反射、调光、视角、戴手套使用 |
| GNSS/RTK | 确定位置状态和支持的校正输入 | 接收器选项、协议、更新速率、输出、天线 |
| 车辆动力 | 启动和点火循环可能会中断工作。 | 输入范围、ACC行为、保护、关断和电流消耗 |
| 接口 | 连接控制器、农具、摄像头和服务工具 | CAN/串口/以太网/USB/GPIO引脚排列和软件支持 |
| 环境设计 | 灰尘、湿气、高温和振动都会影响可靠性。 | IP防护等级、温度、连接器密封、测试证据 |
| 软件生命周期 | 现场数据和应用程序兼容性必须在更新后仍然可用 | 操作系统镜像、SDK、更新方法、恢复和变更控制 |
7. 驾驶室内的集成考虑因素
首先绘制一份按比例缩放的驾驶室图纸。终端不应遮挡前方视野、后视镜、仪表、警示灯或常用控制装置。安装位置应便于操作，避免使用过长的支臂，以免放大振动。预留足够的空间用于连接器和电缆弯曲。
天线电缆和车辆线束应沿保护路径布线。远离尖锐边缘、高温表面、运动部件和电噪声源。两端均应贴上标签。如果安装人员需要在现场做出决定，则设计尚未完成。
软件集成应在生产操作系统镜像上进行测试。确认启动时间、存储行为、应用程序恢复、时间同步、串口和 CAN 驱动程序以及对意外数据的处理。运行演示应用程序流畅的终端，在同时启用日志记录、地图、无线同步和摄像头视频流时，其行为可能有所不同。
8. 用于指导项目的PDS终端
PDS T7是一款实用的紧凑型导航界面入门之选。它配备 7 英寸 1024×600 显示屏、前置功能键、Android 10 或 Linux 操作系统选项、可选 UM982 RTK 模块、IP66 防护等级、9–36V 输入电压，以及 -20°C 至 70°C 的工作温度范围。购买者应根据项目需求确认具体的 GNSS、调制解调器、接口和线束配置。
如果应用需要更大的地图、更多同步信息、无线电校正或多个摄像头， PDS T10Pro可能更合适。它采用 10.1 英寸屏幕，搭载 Android 平台，可选配 RTK 和无线电模块，并具备车载接口，使其成为集成农业系统的理想基础。
对于大屏幕农业人机界面 (HMI) 而言， PDS T12增加了一个 12.1 英寸的显示屏，并提供更广泛的摄像头和车辆连接选项。正确的选择取决于驾驶室空间和工作流程，而不是选择尺寸最大的面板。
9. 现场验收测试
安装最终天线、支架、线束、校正链路和应用程序。首先进行冷启动和反复点火循环。测量到达第一位置的时间和到达RTK固定位置的时间。然后驾驶车辆行驶直线路段、弯道、地头、斜坡以及靠近树木或建筑物的路段。
中断移动数据或无线电修正，并观察警告、位置状态和恢复情况。检查屏幕在不同阳光角度下的可读性。操作时请佩戴手套。让终端在一天中最热的时段运行。保存日志并将导航结果与约定的参考值进行比较。飞行员最终应获得书面的合格/不合格记录，而非笼统的印象。
常见问题解答
每台拖拉机导航终端都包含RTK功能吗？
不。有些终端使用标准GNSS，而另一些则提供可选的内置RTK接收器或接受来自外部接收器的位置信息。请确认报价配置中所使用的具体模块和校正输入。
导航终端和自动驾驶控制器是同一个东西吗？
不一定。终端可以提供视觉引导，而无需控制转向系统。在自动化项目中，需要明确由哪个设备计算转向指令，以及如何实现脱离和手动接管。
安装过程中最重要的细节是什么？
虽然没有哪个细节是绝对致命的，但天线稳定性、视野开阔度、显示器安装牢固性、线缆布线是否受保护以及车辆电源是否正确，都是导致故障的常见原因。在试飞前，务必仔细检查这些方面。
使指导原则易于理解
一款可靠的拖拉机GNSS导航终端的功能远不止画线那么简单。它能将复杂的定位信息转化为驾驶员可以信赖的信息，并在作业受到影响之前就将恶劣的作业环境提前显示出来。最终的选择应基于需求、安装情况和现场测试结果。
