拖拉机自动驾驶终端位于多个工程决策的交汇点。它显示导航路径、报告定位精度、与转向控制器交换数据，并为操作员提供清晰的作业监控方式。仅凭规格表选择终端存在风险。一款在桌面上看起来很棒的终端，在狭窄的驾驶室内可能显得笨重，在正午时分难以辨认，或者无法与车辆进行正确的通信。
本指南面向拖拉机制造商、自动驾驶系统开发商、农机设备集成商以及准备进行试点项目的采购商。实际问题不是“哪个屏幕最好？”，而是“哪种完整的配置方案最适合这台拖拉机、这套转向系统以及这些田地？”
1. 首先确定买方需求
在索取报价之前，请先详细记录作业内容，包括拖拉机型号、电气系统、驾驶室图纸、转向方式、目标作物、田地面积、预期行驶速度和作业区域。同时，请注明操作员是依靠目视引导还是通过自动驾驶系统进行操作。这两种操作方式可能共用一个GNSS接收器，但它们的控制职责不同。
安装空间通常是首要的限制因素。测量挡风玻璃、方向盘、后视镜、操纵杆和现有显示器周围的净空区域。记录正常的观看距离，以及是否需要戴手套操作屏幕。如果紧凑型GNSS导航终端能够保持控制装置清晰可见，并且无需使用冗长且易弯曲的支架，那么它可能比大型显示器更适合拖拉机使用。
需求表中还应明确校正源。网络RTK需要移动网络覆盖、凭证、兼容的协议以及中断后重新连接的方案。本地基站和无线链路则涉及天线、频率、范围和区域兼容性等问题。切勿将校正路径作为终端之后的附加选项。
2. 将制导与转向控制分离

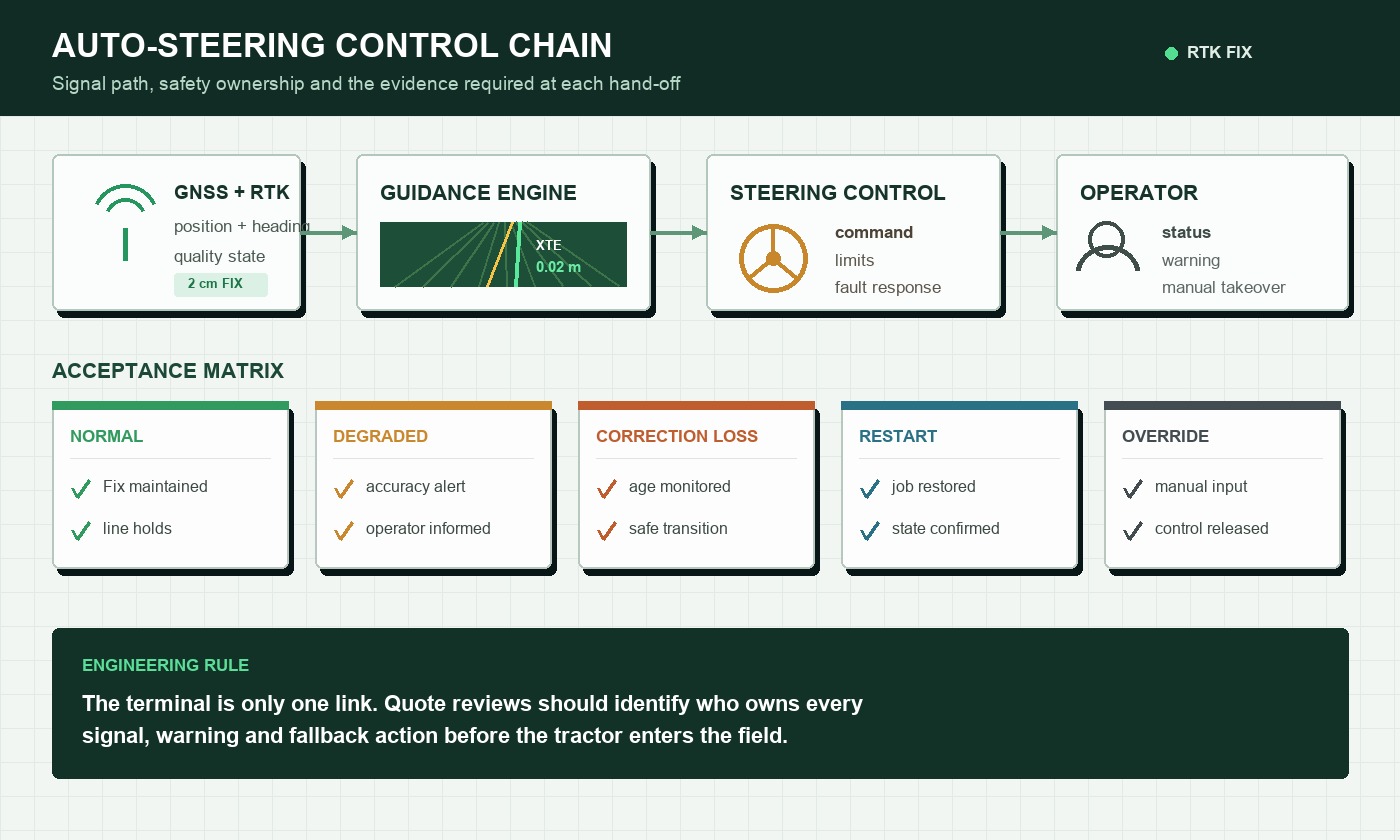

终端和转向控制器可以是独立的设备，也可以将它们的功能集成在一个项目中。无论哪种方式，都需要明确它们的边界。GNSS接收器用于估算位置和航向。应用程序会将拖拉机的实际位置与规划路径进行比较。控制器会将横向误差转换为转向指令。操作员需要可见的状态信息、警告以及可靠的手动接管功能。
在采购过程中，这种区别至关重要。要问清楚转向算法的所有权归属，CAN 或串行协议的供应商是谁，以及当定位精度下降时终端会如何处理。如果校正数据停止，屏幕是否会立即发出警告？转向系统是否会以可预测的方式脱离？操作员是否仍然可以看到最后安全的导航状态？这些功能应该在验收测试中进行测试，而不是在非正式讨论中讨论。
对于拖拉机自动转向终端项目，在软件和线束工作开始之前，将每个控制边界放入接口文档中。
3. 关键定位规格
厘米级RTK定位是系统性能的综合体现。卫星可见性、天线位置、校正延迟、接收机配置、多径效应以及应用场景都会影响现场性能。请供应商详细说明精度声明背后的条件，并解释终端如何报告固定、浮动和独立状态。
对于自动驾驶而言，航向行为同样重要。单天线系统可以通过运动推导航向；双天线配置可以在低速行驶时提供航向信息，但这需要已知的基线天线和谨慎的安装。应明确更新频率、所需输出、初始化时间以及车辆驶过树木或建筑物后的恢复方式。GPS.gov对增强系统的概述提醒我们，精度、完整性和可用性是相关但又各自独立的考量因素。
4. 显示和操作控制
农业作业会产生眩光、灰尘、震动，需要长时间轮班，并且需要在田头快速做出决策。请在预定的观看距离下查看实际的软件屏幕。诸如校正状态、横向误差、速度、报警状态和转向接合等重要数值应清晰可见，无需操作员费力查看显示屏。
亮度只是户外可读性的一个方面。反射、视角、盖板玻璃、调光范围、色彩对比度和安装角度都至关重要。如果操作员佩戴手套，请测试生产环境中的触摸设置和物理按键。夜间操作还需要足够低的背光亮度，以及不会在驾驶室内产生眩光的界面。
5. 车辆接口和电源
按功能列出所有连接。“CAN”请求若缺少比特率、消息所有权、终端、连接器、隔离要求以及预期驱动程序或API，则不完整。对RS232、RS485、以太网、USB、摄像头、GPIO、GNSS输出、调制解调器和无线电设备也应遵循同样的原则。
车辆电源需要单独绘制图纸。确认输入电压范围、ACC 功能、保险丝、接地、启动响应、反极性保护和关机顺序。确定应用程序是否需要在点火开关关闭时保存作业，以及终端可以保持唤醒状态多长时间。稳定的 9–36V 输入电压范围适用于许多拖拉机平台，但仍需验证完整的线束和车辆状况。
6. 坚固性不仅仅体现在 IP 编号上
农业自动转向终端应作为已安装系统进行评估。IP66防护等级可在特定测试条件下防止灰尘和水渗入，但裸露的连接器、电缆入口、支架孔和损坏的密封件仍然可能成为薄弱环节。请询问测试的是哪种配置，以及其连接器是否已正确连接。
温度、振动、冲击、紫外线照射、化学品和高压清洗也可能产生影响。不仅要考虑室外气温，还要考虑车辆停放在阳光下后驾驶室的预期温度。如果显示屏早上能正常工作，但几个小时后就会变暗或重新启动，则说明它尚未准备好迎接整个使用季节。
7. 入围终端的比较清单
| 区域 | 请求提供的证据 | 现场问题 |
|---|---|---|
| 定位 | 接收机型号、天线方案、校正协议、输出质量 | 系统在遇到障碍物时恢复速度如何？ |
| 展示 | 亮度数据、触摸模式、查看样张 | 操作员可以在中午和晚上阅读和使用它吗？ |
| 车辆 I/O | 引脚图、线束图、协议文档 | 生产单元是否与目标控制器通信？ |
| 力量 | 输入范围、ACC 顺序、保护和电流消耗 | 启动和快速钥匙循环过程中会发生什么？ |
| 机械配合 | 尺寸、支架图、连接器间隙 | 在崎岖不平的地面上，它还能保持清晰易读和稳定吗？ |
| 生命周期 | 软件支持、变更控制、维修和保修计划 | 能否通过推广部署支持相同的配置？ |
8. 待审核的PDS配置
PDS T7专为紧凑型拖拉机驾驶室和专注的导航界面而设计，采用 7 英寸屏幕，配备前置功能键，可选配 Android 或 Linux 系统，可选配 UM982 RTK 模块，具备 IP66 防护等级，并支持 9-36V 车载电源。其小巧的尺寸使其在安装空间和操作员视线受限的情况下更具优势。

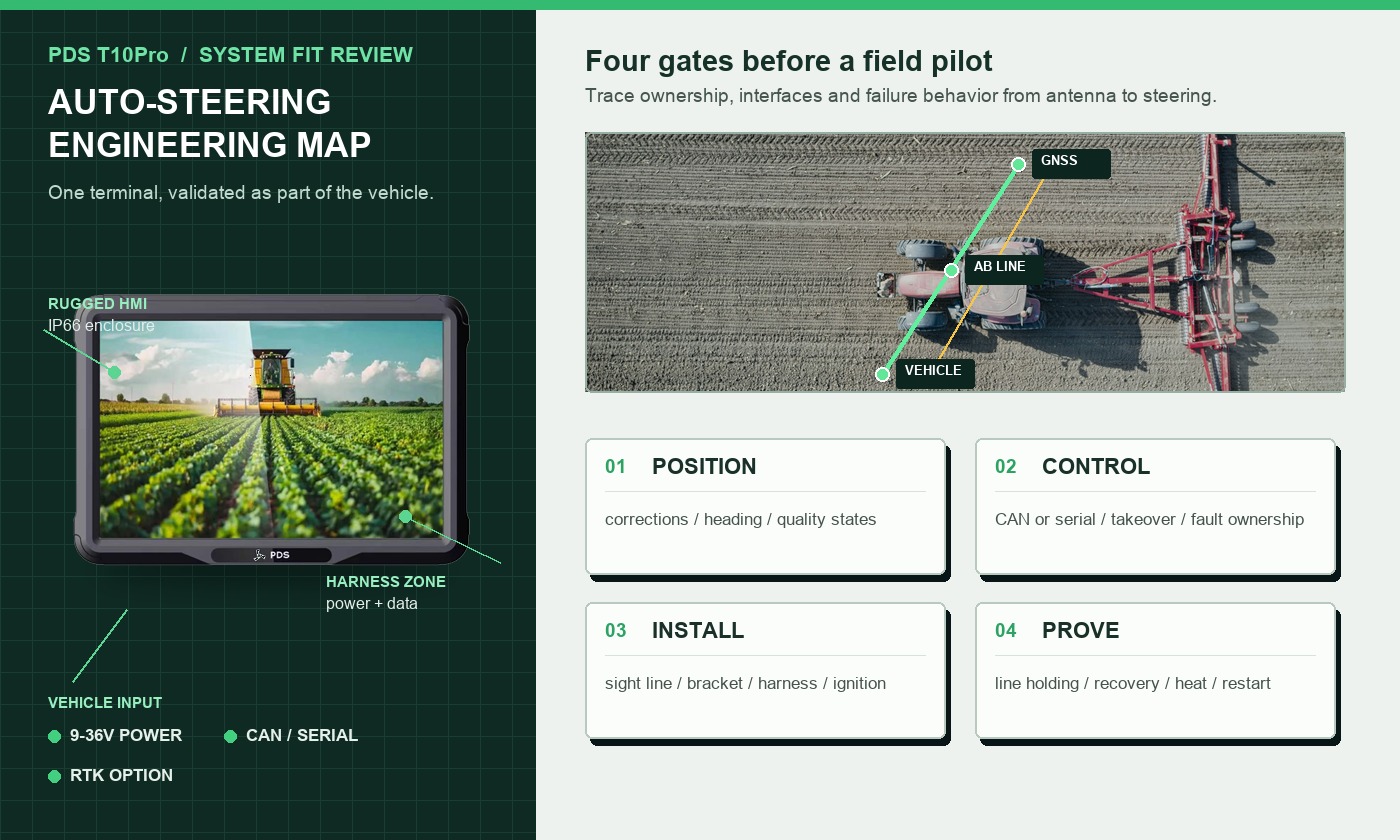

当自动驾驶应用需要更大的屏幕面积、Android 11/13 系统、可选的 UM482 或 UM982 RTK 模块、可选的 410–470 MHz 无线电模块、摄像头输入以及多个 CAN 或串口连接时， PDS T10Pro是一个更强大的选择。具体的接口组合应以项目物料清单 (BOM) 为准。
对于大型多画面人机界面 (HMI) 而言， PDS T12提供 12.1 英寸显示屏，可选 Android 或 Linux 系统，可选 RTK，支持双 CAN、串口、以太网、GPIO，并最多可连接四个摄像头。当操作员需要同时查看操作指南、实施信息、报警信息和摄像头画面时，PDS T12 值得考虑。
9. 按项目类型划分的推荐配置
没有普遍适用的“最佳”终端，但合理的初始配置可以缩短飞行时间：
- 紧凑型驾驶室内的视觉引导： 7 英寸终端、清晰的功能键、单天线 RTK（在可接受运动衍生航向的情况下）以及刚性短支架。
- 改装自动转向： 10 英寸安卓终端、与校正源匹配的 RTK 接收器、记录在案的与控制器的 CAN 或串行连接，以及经过测试的点火安全关闭功能。
- 集成式 OEM 拖拉机：终端和线束设计在驾驶室内，受控软件映像，生产可追溯性，明确的消息所有权，以及组件更换流程。
- 多功能精准农业： 12英寸终端，可同时显示地图、摄像头、农具数据和工作记录。
10. 在实际田间进行试点运行
台架测试可以确认启动和通信功能，但无法证明拖拉机已正确安装。请使用指定的支架、电缆、天线、校正服务、转向控制器和软件镜像。在包含直线行进路线、地头、坡地、崎岖路段和部分天空遮挡的普通田地中进行测试。
记录初始化时间、固定解可用性、线路保持率、逐次传输性能、校正恢复、屏幕可读性、触摸响应、连接器稳定性以及温度。重复启动引擎。中断校正链路。确认警告信息清晰易懂，且手动接管功能运行顺畅。将日志、照片、固件版本和天线测量数据与测试结果一同保存。
常见问题解答
更大的屏幕能提高自动驾驶的准确性吗？
不。屏幕尺寸影响的是易用性，而非定位结果本身。定位精度取决于接收器、天线、校正数据、安装方式、算法和工作条件。请根据操作员的需要和需要保持可见的视图数量选择合适的显示尺寸。
一个终端机可以用于不同品牌的拖拉机吗？
通常情况下，线束、安装方式、转向接口、电源特性和车辆信息可能有所不同。应将每台拖拉机平台视为一个独立的配置，需要记录接线情况并进行简短的验收测试。
大规模生产前应该冷冻保存哪些部件？
冻结终端物料清单、接收器、调制解调器或无线电、天线和电缆部件号、连接器引脚排列、支架、软件映像、协议版本、测试限值、标签、包装和变更控制流程。
选择已安装的系统，而不仅仅是显示器。
合适的拖拉机自动转向终端应该能够安装在驾驶室中，提供可靠的修正信号，与转向系统通信，能够承受车辆环境的考验，并能向操作员反馈车辆的运行状况。根据需求列出候选清单，然后让实际使用情况来决定最终结果。
查看PDS 农业自动驾驶解决方案，浏览PDS 车辆终端系列，或联系 PDS Technology讨论拖拉机终端、线束、RTK 配置或 OEM/ODM 项目。
